RFSG6H - генератор с высокой мощностью до 6 ГГц.
AnaPico представил новый аналоговый генератор среднего класса до 6 ГГц с высокой мощностью, быстрой перестройкой частоты и низким уровнем фазового шума.
8 ноября 2021
Речь о новой модели RFSG6H, где H- аббревиатура от словосочетания High Power.
RFSG6H — это генераторы радиочастотных сигналов, охватывающие непрерывный частотный диапазон от 9 кГц до 6 ГГц с разрешением 0,001 Гц.
Генератор RFSG6H обеспечивает точно выровненный диапазон выходной мощности и сильное подавление паразитных составляющих. Усовершенствованный синтез частоты с делителем дробного N обеспечивает низкий уровень фазового шума SSB и разрешение в микро-Гц.
Динамический диапазон прибора от -120 дБм до +25 дБм, ниже приведем графики метрологических характеристик.

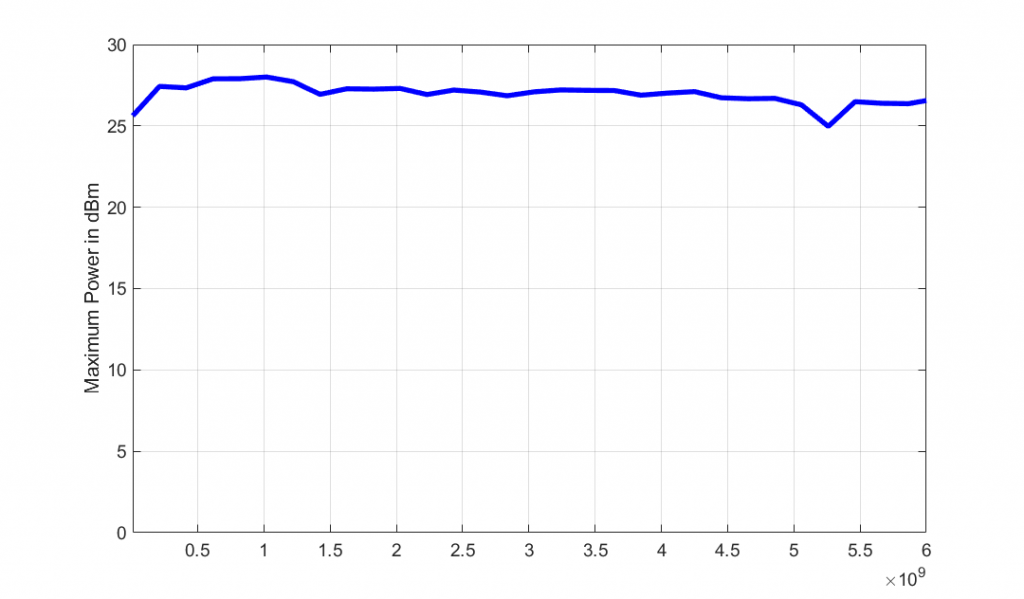

Рисунок 1: Максимальная мощность почти во всем диапазоне частоты выше чем +25 дБм, до 6 ГГц
Прибор оснащен современными технологиями усиления сигналов, что позволяет достигать высокой мощности в нижнем диапазоне частот 9 кГц- 100 кГц, когда как большинство аналогов класса способы к высокой мощности начиная с 10 МГц.

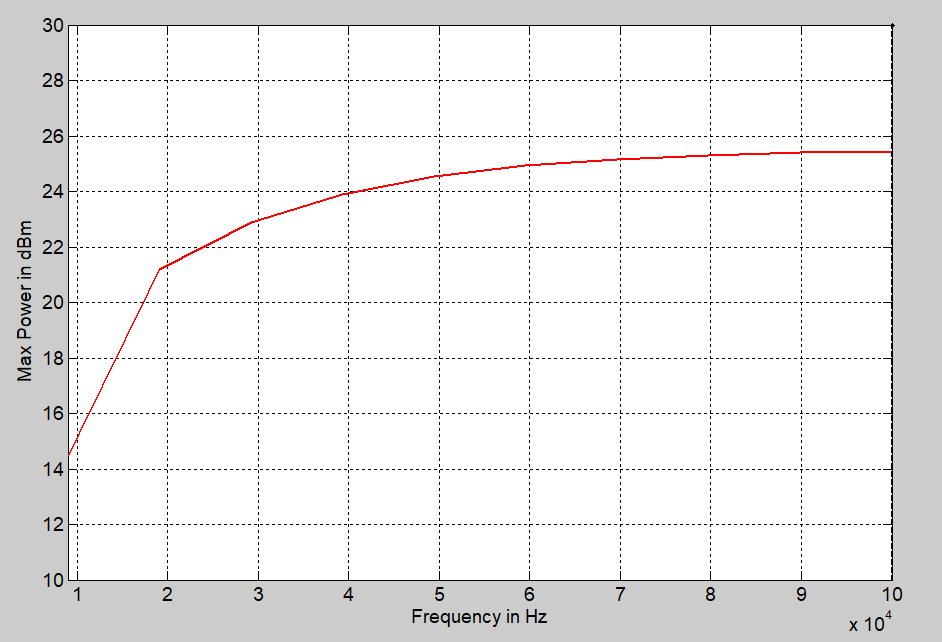

Рисунок 2: Максимальная мощность 9-100 кГц

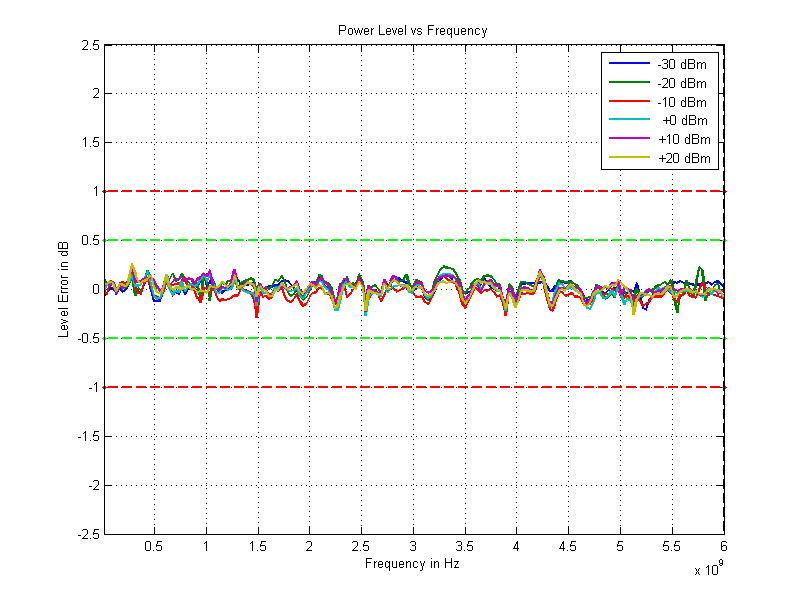

Высокая мощность сочетается с низкой погрешностью установки уровня, во всем диапазоне частот.

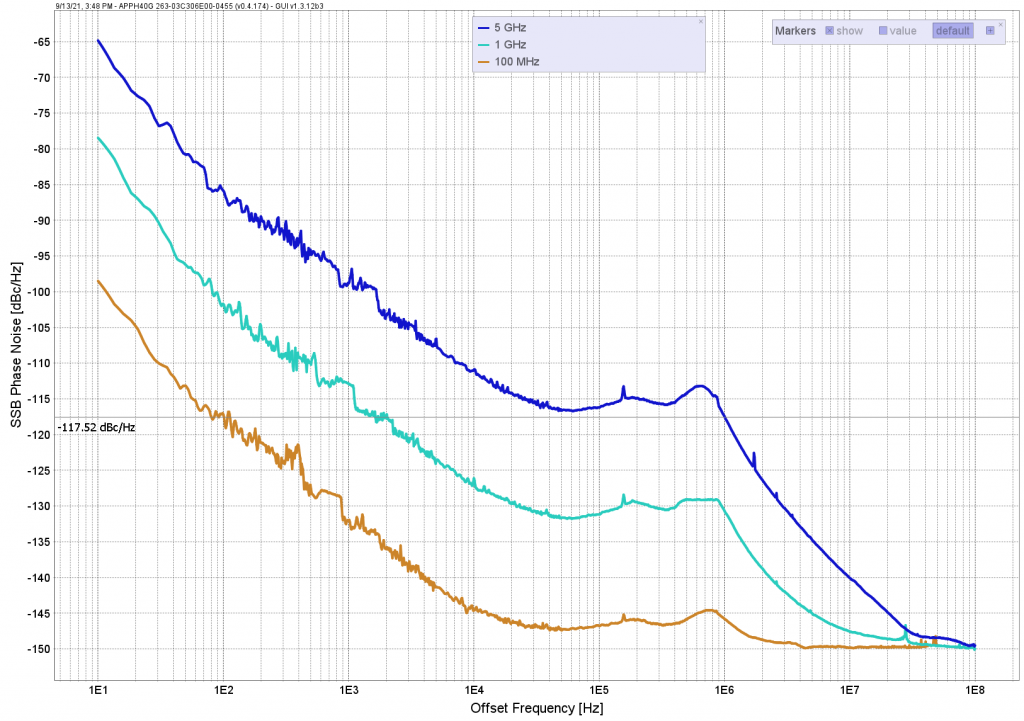

Уровень фазовых шумов соответствует генератору сигналов среднего класса, 1 ГГц 20 кГц отстройка -130 дБн/Гц.

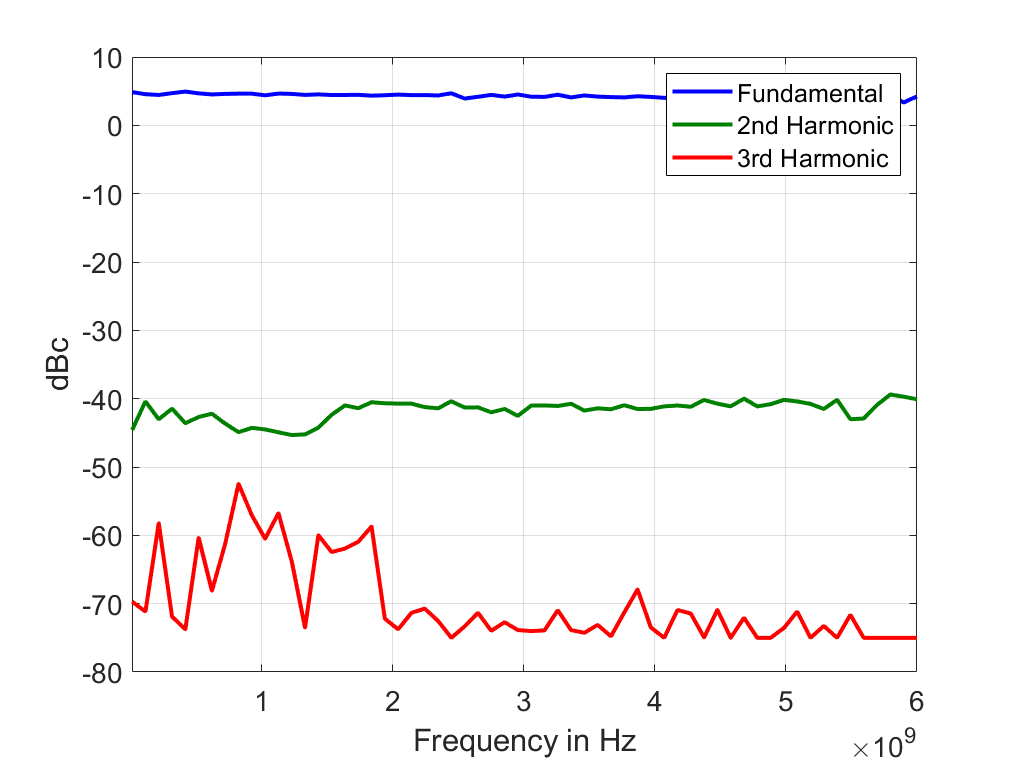

Уровень гармоник -40 дБн.
Уровень гармоник -40 дБн.
Испытания на утверждения типа уже проведены.
RFSG6H — это генераторы радиочастотных сигналов, охватывающие непрерывный частотный диапазон от 9 кГц до 6 ГГц с разрешением 0,001 Гц.
Генератор RFSG6H обеспечивает точно выровненный диапазон выходной мощности и сильное подавление паразитных составляющих. Усовершенствованный синтез частоты с делителем дробного N обеспечивает низкий уровень фазового шума SSB и разрешение в микро-Гц.
Динамический диапазон прибора от -120 дБм до +25 дБм, ниже приведем графики метрологических характеристик.
Рисунок 1: Максимальная мощность почти во всем диапазоне частоты выше чем +25 дБм, до 6 ГГц
Прибор оснащен современными технологиями усиления сигналов, что позволяет достигать высокой мощности в нижнем диапазоне частот 9 кГц- 100 кГц, когда как большинство аналогов класса способы к высокой мощности начиная с 10 МГц.
Рисунок 2: Максимальная мощность 9-100 кГц
Высокая мощность сочетается с низкой погрешностью установки уровня, во всем диапазоне частот.
Уровень фазовых шумов соответствует генератору сигналов среднего класса, 1 ГГц 20 кГц отстройка -130 дБн/Гц.
Уровень гармоник -40 дБн.
Уровень гармоник -40 дБн.
Испытания на утверждения типа уже проведены.
Генератор RFSG6 на 30-40% дешевле чем аналоги в классе с подобной мощность и уровнем фазового шума.
