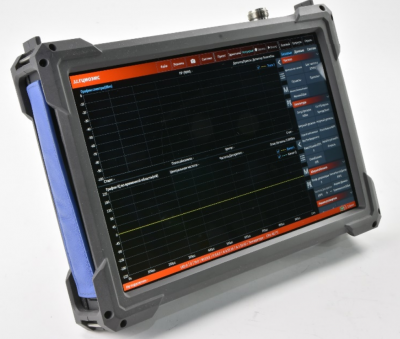

Портативный анализатор спектра реального времени с полосой 20 ГГц ACPB-20П

Портативный анализатор спектра реального времени ACPB-20П — это мощное и удобное устройство для анализа радиочастотных сигналов в диапазоне до 20 ГГц. Этот инструмент идеально подходит для специалистов, занимающихся тестированием и мониторингом радиочастотных систем как в полевых условиях, так и в лаборатории. Устройство обеспечивает высокую точность и скорость анализа в различных режимах, что делает его незаменимым инструментом для работы с современными системами связи, включая беспроводные технологии, радиочастотные системы и системы спутниковой связи.

Основные характеристики:

Диапазон частот от 9 кГц до 20 ГГц. Устройство охватывает широкий диапазон частот, что позволяет анализировать как низкочастотные, так и высокочастотные сигналы, включая диапазоны современных технологий связи, таких как 5G, спутниковая связь и радиосистемы.

Полоса анализа 100 МГц с регулируемой частотой дискретизации. Широкая полоса анализа позволяет одновременно захватывать и анализировать значительные участки спектра, что существенно ускоряет процесс тестирования и мониторинга радиочастотных сигналов. Регулируемая частота дискретизации позволяет точно настроить прибор под различные задачи, будь то быстрый мониторинг или детальный анализ.

Скорость развёртки спектра более 900 ГГц/с (RBW 300 кГц). Такая высокая скорость позволяет устройству быстро сканировать радиочастотный спектр и обнаруживать кратковременные сигналы или аномалии, что особенно важно при работе с системами, где требуются быстрые измерения и мгновенное реагирование на изменения.

Цифровая обработка сигналов на основе технологии ПЛИС (FPGA). Использование программируемых логических интегральных схем (FPGA) обеспечивает высокую производительность и точность обработки данных в реальном времени. Это даёт возможность эффективно обрабатывать большие объёмы сигналов с минимальной задержкой.

Время работы от батареи более 3 часов с поддержкой подключения Power Bank. Возможность автономной работы делает устройство идеальным для использования в полевых условиях, где нет доступа к стационарным источникам питания. Поддержка подключения Power Bank увеличивает время работы, обеспечивая дополнительную гибкость при использовании.

Диапазон рабочих температур от 0 °C до +50 °C. Устройство рассчитано на работу в умеренных температурных условиях, что делает его пригодным для большинства сценариев использования как в помещении, так и на улице в нормальных условиях.

Встроенный термостатированный генератор (TCXO или OCXO) с привязкой к ГНСС (опция). Встроенный генератор обеспечивает стабильность частоты даже при изменении внешних условий, что важно для точных измерений. Возможность привязки к системе глобальной навигации (ГНСС) позволяет синхронизировать данные с точными временными метками и координатами.

Интерфейс HDMI для подключения к внешнему монитору. Подключение к внешнему монитору через HDMI позволяет расширить возможности анализа и визуализации данных, что делает работу с устройством удобнее и эффективнее, особенно при стационарном использовании.

Режимы работы:

• Режим анализатора спектра — основной режим, позволяющий проводить анализ частотных компонентов сигналов.
• Режим работы во временной области (нулевая полоса обзора) — позволяет анализировать сигналы во временной области без частотного разложения.
• Режим IQ потока — даёт возможность анализировать сложные сигналы и передавать IQ-данные для дальнейшей обработки.
• Режим анализа в реальном времени — позволяет наблюдать динамику сигнала в реальном времени, что особенно важно для анализа сложных сигналов или быстрых событий.

Измерения:

• Измерение мощности в канале — позволяет точно определить уровень мощности сигнала в заданном частотном диапазоне.
• Измерение мощности смежного канала — помогает оценить влияние сигнала на соседние каналы.
• Измерение занимаемой полосы частот — важно для определения эффективной ширины полосы частот, используемой сигналом.
• Измерение интермодуляции третьего порядка — позволяет анализировать нелинейные искажения в системе.
• Измерение фазового шума — важно для оценки стабильности сигнала и качества системы передачи данных.
