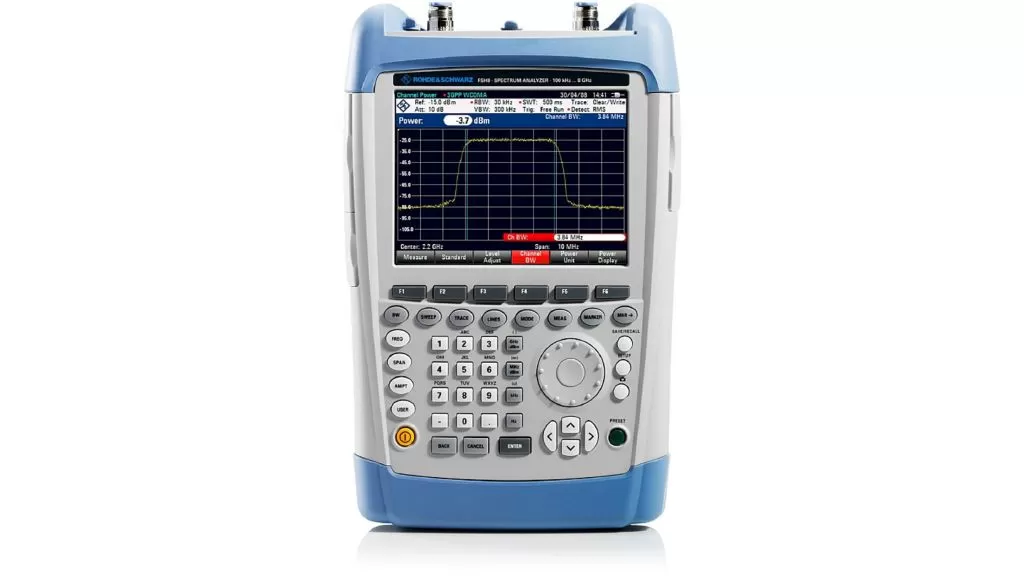

Портативный анализатор спектра FSH13.13 с предуселителем

Портативный анализатор спектра FSH13 представляет собой высокотехнологичное устройство, предназначенное для анализа и измерения характеристик сигналов в широком диапазоне частот от 9 кГц до 13,6 ГГц. Этот прибор обладает рядом уникальных функций и возможностей, которые делают его незаменимым инструментом для специалистов в области телекоммуникаций, электроники, производства и научных исследований.

Одной из ключевых особенностей портативного анализатора спектра FSH13 является его способность анализировать передаваемые сигналы 3GPP WCDMA. Это позволяет точно измерять и анализировать характеристики сигналов в системах мобильной связи, что особенно важно для тестирования и диагностики таких систем.

Измерение расстояния до места повреждения также является важной функцией портативного анализатора спектра FSH13. Эта функция позволяет быстро и точно определить местоположение повреждения в кабелях и линиях передачи, что особенно ценно при обслуживании и ремонте телекоммуникационных и электрических сетей.

Двухпортовый векторный анализ цепей и скалярный анализ цепей предоставляют широкие возможности для исследования и анализа характеристик электрических цепей. Это позволяет точно измерять и анализировать различные параметры цепей, что особенно важно для разработки и тестирования электронных устройств.

Однопортовое измерение потерь в кабеле и функция векторного вольтметра также являются важными функциями портативного анализатора спектра FSH13. Они позволяют точно измерять потери в кабелях и другие параметры сигналов, что необходимо для диагностики и обслуживания телекоммуникационных и электрических систем.

Измерение мощности в диапазоне до 18 ГГц и направленное измерение мощности в диапазоне до 8 ГГц делают портативный анализатор спектра FSH13 универсальным инструментом для анализа и измерения характеристик сигналов в широком диапазоне частот. Эти функции позволяют точно измерять мощность сигналов в различных условиях, что особенно важно для разработки и тестирования электронных устройств.

Дополнительные опции

R&S^®FSH-K10 (1304.5864.02) - Анализ базовых станций 3GPP GSM, EDGE;
R&S^®FSH-K14 (1304.5770.02) - Режим спектрограммы («водопад»);
R&S^®FSH-K40 (1304.5606.02) - Дистанционное управление через сетевой или USB-интерфейс;
R&S^®FSH-K41 (1304.5612.02) - Измерение расстояния до места повреждения (только для моделей .24 и .28, требуются опции R&S^®FSH-Z320 (или R&S^®FSH-Z321) и R&S^®FSH-Z28 (или R&S^®FSH-Z29));
R&S^®FSH-K42 (1304.5629.02) - Векторные измерения прямых и отраженных сигналов (только для моделей .24 и .28, требуется опция R&S^®FSH-Z28 или R&S^®FSH-Z29);
R&S^®FSH-K43 (1304.5635.02) - Режим измерительного приёмника;
R&S^®FSH-K44 (1304.5641.02) - Анализ базовых станций 3GPP WCDMA;
R&S^®FSH-K44E (1304.5758.02) - Расширенный анализ сигналов базовых станций 3GPP WCDMA (требуется R&S^®FSH-K44);
R&S^®FSH-K45 (1304.5658.02) - Векторный вольтметр (только для моделей .24 / .28);
R&S^®FSH-K46 (1304.5729.02) - Общий анализ сигналов базовых станций CDMA2000;
R&S^®FSH-K46E (1304.5764.02) - Анализ сигналов базовых станций CDMA2000 в кодовой области (требуется R&S^®FSH-K46);
R&S^®FSH-K47 (1304.5787.02) - Общий анализ сигналов базовых станций 1×EVDO;
R&S^®FSH-K47E (1304.5806.02) - Сканирование сигналов базовых станций 1×EV-DO и анализ мощности 1xEV-DO сигналов во временной области;
R&S^®FSH-K48 (1304.5841.02) - Общий анализ сигналов базовых станций 1×EVDO;
R&S^®FSH-K48E (1304.5858.02) - Анализ мощности и измерение EVM базовых станций TD-SCDMA / HSDPA (требуется R&S^®FSH-K48);
R&S^®FSH-K50 (1304.5735.02) - Анализ нисходящих сигналов LTE FDD;
R&S^®FSH-K50E (1304.5793.02) - Расширенный анализ нисходящих сигналов LTE FDD (требуется R&S^®FSH-K50);
R&S^®FSH-K51 (1304.5812.02) - Анализ нисходящих сигналов LTE TDD;
R&S^®FSH-K51E (1304.5829.02) - Расширенный анализ нисходящих сигналов LTE TDD (требуется R&S^®FSH-K51);
R&S^®FSH-Z29 (1300.7510.03) - Комбинированная нагрузка ХХ / КЗ / 50 Ом (калибровочная мера) для калибровки при измерении КСВН и расстояний до повреждения, от 0 до 3,6 ГГц;
R&S^®FSH-Z28 (1300.7810.03) - Комбинированная нагрузка ХХ / КЗ / 50 Ом (калибровочная мера) для калибровки при измерении КСВН и расстояний до повреждения, от 0 до 8 ГГц;
R&S^®FSH-Z36 (1145.5838.02) - Наушники;
R&S^®FSH-Z38 (1300.7740.02) - Согласующий переходник 50 / 75 Ом, двунаправленный, от 0 до 1 ГГц, разъемы BNC (гнездо) / N (вилка), допустимая нагрузка 1 Вт;
R&S^®FSH-Z114 (1304.5935.02) - Источник опорной частоты, атомные часы с нестабильностью < 3.6×10^-9 в год
R&S^®FSH-Z320 (1309.6600.00) - ВЧ-кабель (1 м), вилка / гнездо N-типа для опции R&S^®FSH-K41, от 0 до 8 ГГц;
R&S^®FSH-Z321 (1309.6617.00) - ВЧ-кабель (3 м), вилка / гнездо N-типа для опции R&S^®FSH-K41, от 0 до 8 ГГц;
R&S^®HA-Z201 (1309.6100.00) - Запасной адаптер питания;
R&S^®HA-Z202 (1309.6117.00) - Адаптер питания 12 В;
R&S^®HA-Z203 (1309.6123.00) - Зарядное устройство для аккумуляторных батарей Li-Ion, 4 / 6 А*ч;
R&S^®HA-Z204 (1309.6130.00) - Аккумуляторная батарея Li-Ion, 4,5 А*ч;
R&S^®HA-Z206 (1309.6146.00) - Аккумуляторная батарея Li-Ion, 6 А*ч;
R&S^®HA-Z210 (1309.6152.00) - Запасной LAN-кабель;
R&S^®HA-Z211 (1309.6169.00) - Запасной USB-кабель;
R&S^®HA-Z220 (1309.6175.00) - Мягкая сумка для переноски FSH4 / FSH8 / FSH13 / FSH20;
R&S^®HA-Z221 (1309.6181.00) - Жесткий транспортный кейс для FSH4 / FSH8 / FSH13 / FSH20;
R&S^®HA-Z222 (1309.6198.00) - Чехол для FSH4 / FSH8 / FSH13 / FSH20 ;
R&S^®HA-Z231 (1309.6217.00) - Карта памяти SD, 1 Гб;
R&S^®HA-Z232 (1309.6223.00) - Карта памяти SD, 2 Гб;
R&S^®HA-Z240 (1309.6700.02) - GPS-приемник;
R&S®HE300 (4067.5900.02) - Активная направленная антенна, от 20 МГц до 7,5 ГГц;
R&S^®HE300HF (4067.6806.02) - Рамочная антенна для R&S®HE300 от 9 кГц до 20 МГц;
R&S^®TS-EMF (1158.9295.05) - Всенаправленная антенна для FSH (содержит транспортный кейс, адаптер для треноги), дополнительно требуется R&S®TSEMF-Bx;
R&S^®TSEMF-B1 (1074.5719.02) - Всенаправленная антенна от 30 МГц до 3 ГГц;
R&S^®TSEMF-B2 (1074.5702.02) - Всенаправленная антенна от 700 МГц до 6 ГГц;
R&S^®TSEMF-B3 (1074.5690.02) - Всенаправленная антенна, от 9 кГц до 200 МГц;
R&S^®HZ-15 (1147.2736.02) - Набор пробников ближнего поля;
R&S^®HZ-16 (1147.2720.02) - Предусилитель для R&S^®HZ-15;
R&S^®FSH-Z1 (1155.4505.02) - Датчик мощности от 10 МГц до 8 ГГц;
R&S^®FSH-Z18 (1165.1909.02) - Датчик мощности от 10 МГц до 18 ГГц;
R&S^®FSH-Z14 (1120.6001.02) - Направленный датчик мощности от 25 МГц до 1 ГГц;
R&S^®FSH-Z44 (1165.2305.02) - Направленный датчик мощности, от 200 МГц до 4 ГГц;
R&S^®FSH-Z144 (1145.5909.02) - USB-адаптер с кабелем 1,8 м для подключения направленных датчиков мощности R&S^®FSHZ14 / -Z44 к ПК (включает компакт-диск с установочными драйверами);
R&S^®FSH-Z101 (1164.6242.02) - USB-адаптер с кабелем 1,8 м для подключения датчиков мощности R&S^®FSH-Z1 / -Z18 к ПК;
R&S^®NRP-Z4 (1146.8001.02) - USB адаптер (пассивный) 1,8 м для подключения датчиков мощности R&S^®NRP-Z к USB-разъёму
