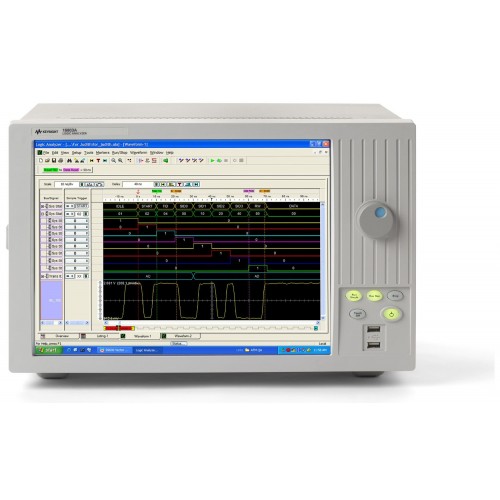

Логический анализатор Agilent 16804A

Госреестр

Артикул: x-10139

Логический анализатор Agilent 16804A — это мощный инструмент для тестирования и отладки цифровых устройств. Он обладает максимальной тактовой частотой 300 МГц и максимальной глубиной памяти 16 M векторов, что позволяет проводить детальный анализ сигналов. Наличие выбора из восьми моделей с количеством каналов до 204 даёт возможность подобрать оптимальный вариант для конкретных задач.

Подробнее

2 619 010 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Agilent 16804A - это логический анализатор, обладающий рядом преимуществ, делающих его одним из наиболее эффективных инструментов для тестирования и отладки цифровых устройств. Одной из ключевых особенностей данного прибора является встроенный генератор тестовых последовательностей, который позволяет создавать стимулы и анализировать отклики без необходимости использования дополнительного оборудования. Это облегчает процесс тестирования и делает Agilent 16804A идеальным выбором для специалистов, работающих в области разработки и отладки цифровой аппаратуры.

Этот прибор обладает максимальной тактовой частотой в 300 МГц, обеспечивая высокую скорость обработки входных сигналов. Объем памяти анализатора тоже впечатляет - 16 МБ, что позволяет хранить и анализировать значительные объемы информации. Это открывает возможности для изучения даже самых сложных и запутанных процессов, происходящих в тестируемых девайсах.

Agilent 16804A оснащен удобным и понятным пользовательским интерфейсом, который облегчает процесс настройки и эксплуатации прибора. Кроме того, анализатор можно подключить к компьютеру для контроля и анализа данных через специальное программное обеспечение, входящее в комплект поставки. Agilent 16804A - это логический анализатор, обладающий памятью на 32 Мбит, что дает пользователю возможность записывать и анализировать самые сложные входные сигналы.Данный прибор имеет 204 канала, обеспечивая возможность работы с большим числом входных сигналов одновременно. Он идеально подходит для испытаний, отладки и анализа цифровых устройств благодаря своей универсальности и возможности расширения функционала.

Обладая 15-дюймовым сенсорным цветным экраном (опционально), Agilent 16804A предлагает пользователю интуитивно понятный интерфейс для контроля и настройки устройства. Экран позволяет визуализировать связи между различными сигналами и каналами, что существенно упрощает процесс определения причин сбоев. Agilent 16804A является превосходным решением для разработчиков и отладчиков цифровых систем, а также специалистов по тестированию и анализу электронных устройств. С учетом своих функциональных возможностей, простоты использования и высокого качества результатов, этот инструмент станет для вас незаменимым помощником в работе.

В нашем магазине вы можете купить Логический анализатор Agilent 16804A или выбрать прибор из широкого ассортимента продукции Agilent Technologies. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Тип	Логический анализатор

Характеристики

Параметры	Значения
Число каналов логического анализатора	136
Функция Timing Zoom	4 ГГц (250 пс), 64 К
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов	500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс)
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС)	450 МГц с опцией 500 250 МГц с опцией 250
Максимальная частота передачи данных при анализе логических состояний (АЛС)	500 Мбит/с с опцией 500 250 Мбит/с с опцией 250
Максимальная глубина памяти	1 М с опцией 001 4 М с опцией 004 16 М с опцией 016 32 М с опцией 032
Поддерживаемые виды сигналов	Несимметричные
Авт. настройка порогового уровня/позиции сбора данных Глазковые диаграммы одновременно по всем каналам	♦
Подключение пробников	40-контактный кабельный соединитель
Частота дискретизации (сбора данных) АВД	4 ГГц (250 пс)
Погрешность измерения временных интервалов В пределах одной пары устройств подключения Между парами устройств подключения	± (1,0 нс +0,01% от отсчета временного интервала) ± (1,75 нс +0,01% от отсчета временного интервала)
Напряжение порогового уровня	От -5 В до 5 В (изменение с шагом 10 мВ)
Погрешность установки порогового уровня	± 50 мВ + 1% от установленного значения
