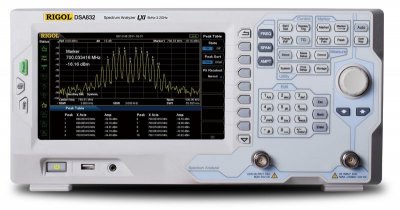

Анализатор спектра с опцией трекинг-генератора Rigol DSA832-TG
Артикул:
x-09288
Анализатор спектра Rigol DSA832-TG представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA832-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA832-TG для измерения S-параметров.
