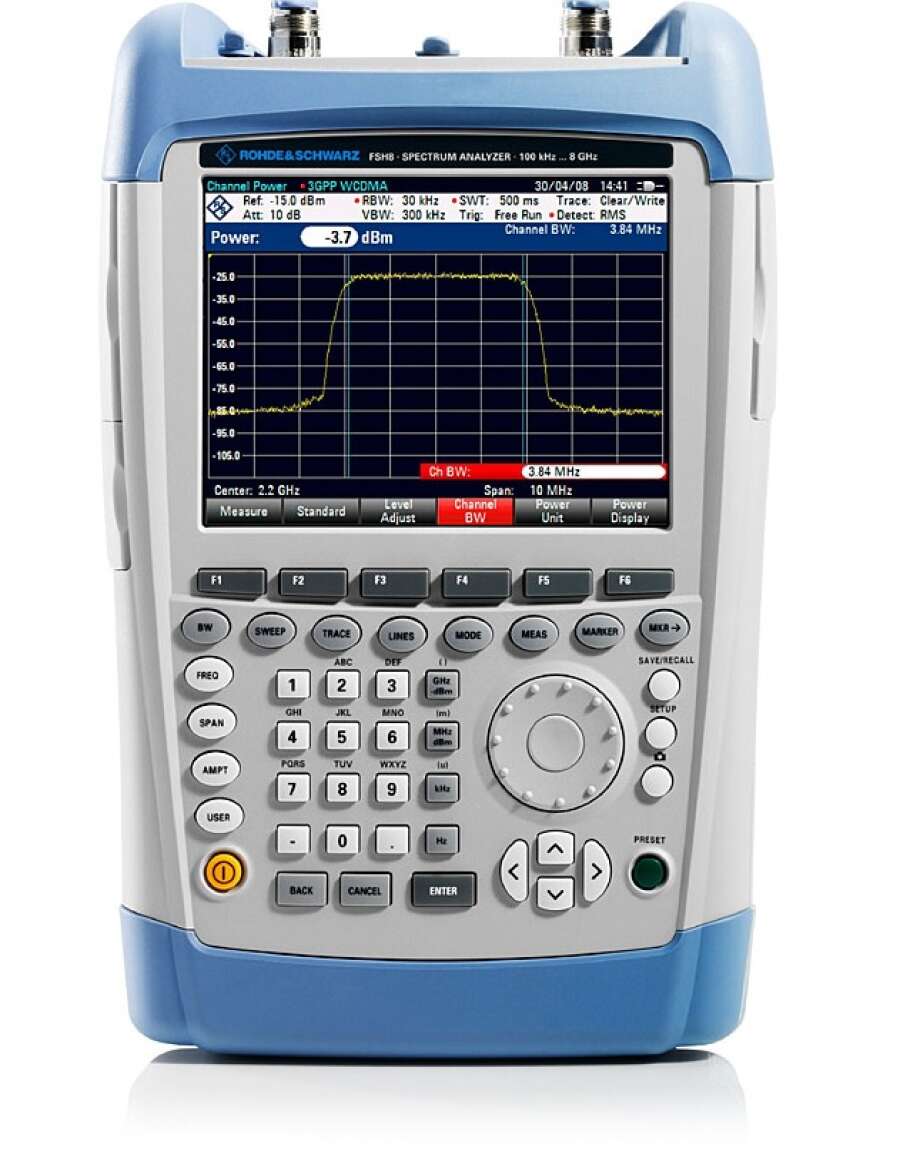

Анализатор спектра Rohde & Schwarz FSH4 (FSH4.14) с предуселителем, следящим генератором
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
Модель FSH4.14 оснащена встроенным предусилителем и следящим генератором, что позволяет с высокой чувствительностью анализировать слабые сигналы и выполнять измерения параметров передачи без дополнительного оборудования.
Rohde & Schwarz FSH4.14 — это компактный портативный анализатор спектра, разработанный для использования в полевых условиях, включая монтаж и обслуживание радиопередающих станций, тестирование кабелей, антенн и компонентов РЧ-систем. Модель FSH4.14 охватывает частотный диапазон от 9 кГц до 3,6 ГГц и оснащена встроенным предусилителем и следящим генератором, что расширяет её возможности для измерения передаточных характеристик фильтров, усилителей и кабельных трасс.
FSH4.14 отличается высокой чувствительностью — менее –161 дБм (при полосе пропускания 1 Гц с предусилителем), что позволяет точно измерять даже слабые сигналы. Устройство поддерживает различные режимы работы, включая анализ модуляции, измерение мощности, векторный анализ и функцию поиска неисправностей. Благодаря встроенному ЖК-дисплею с диагональю 6,5 дюймов и высокому разрешению обеспечивается удобное отображение результатов даже при ярком освещении. Продуманная эргономика и масса всего 3 кг делают FSH4.14 удобным для работы на выезде.
Одним из преимуществ является наличие встроенного следящего генератора, который позволяет анализировать частотные характеристики пассивных и активных компонентов без необходимости в дополнительном внешнем источнике сигнала. Также поддерживаются измерения мощности канала, АЧР (Adjacent Channel Leakage Ratio), глубины амплитудной модуляции, спектра модуляции и измерения искажений гармоник. При подключении внешнего GPS-приемника доступны функции геопривязки и высокоточной синхронизации частоты.
Анализатор поддерживает большое количество опциональных программных расширений, включая измерение сигналов LTE, NB-IoT, WCDMA, CDMA2000, TD-SCDMA, а также анализ спектрограмм, векторных параметров, поиск помех и построение карт покрытия внутри помещений.
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
9 кГц |
|
Макс. частота
|
3,6 ГГц |
|
Диапазон частот |
|
R&S FSH4 |
R&S FSH8 |
R&S FSH13 |
R&S FSH20 |
||||
|
модель .04/14 или .08/18 |
от 9 кГц до 3.6 ГГц |
от 9 кГц до 8 ГГц |
- |
- |
|||||
|
модель .24/28 |
от 100 кГц до 3.6 ГГц |
от 100 кГц до 8 ГГц |
- |
- |
|||||
|
|
|
|
от 9 кГц до 13,6 ГГц
|
от 9 кГц до 20 ГГц |
|||||
|
Точность воспроизведения частоты |
|
2,5 х 10 -6 |
|||||||
|
5 х 10 -8 с GSP приемником R&S®HA-Z240 |
|||||||||
|
5 х 10 -9 с источником опорной частоты R&S®FSH-Z114 |
|||||||||
|
Максимальная полоса демодуляции |
|
20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е)) |
|||||||
|
Средний уровень собственных шумов |
без предусилителя, полоса разрешения = 1 Гц (нормиров.)
|
||||||||
|
(DANL) |
на частоте 3.6 ГГц |
<–138 > |
|||||||
|
|
на частоте 8 ГГц |
- |
<–136 > |
||||||
|
|
на частоте 13.6 ГГц |
- |
- |
< > |
|||||
|
|
на частоте 20 ГГц |
- |
- |
- |
< > |
||||
|
|
с предусилителем, полоса разрешения = 1 Гц (нормиров.)
|
||||||||
|
|
на частоте 3.6 ГГц |
<–159 > |
|||||||
|
|
на частоте 8 ГГц |
- |
<–147 > |
||||||
|
|
на частоте 13.6 ГГц |
- |
- |
<–158 > |
|||||
|
|
на частоте 20 ГГц |
- |
- |
- |
<–150 > |
||||
|
Точка пересечения третьего порядка |
от 300 МГц до 3,6 ГГц |
>10 дБмВт, ном + 15 дБмВт
|
|||||||
|
от 3,6 ГГц до 8 ГГц |
- |
>3 дБмВт, ном + 10 дБмВт- |
|||||||
|
от 3,6 ГГц до 13,6 ГГц |
- |
- |
>3 дБмВт, ном + 15 дБмВт |
>3 дБмВт, ном + 15 дБмВт |
|||||
|
от 13,6 ГГц до 20 ГГц |
- |
- |
- |
>3 дБмВт, ном + 10 дБмВт |
|||||
|
Фазовый шум |
на частоте 500 МГц |
- |
|||||||
|
при отстройке 30 кГц |
< > |
||||||||
|
при отстройке 100 кГц |
< > |
||||||||
|
при отстройке 1 МГц |
< > |
||||||||
|
Детекторы |
|
отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43)
|
|||||||
|
Погрешность измерения уровня |
10 МГц< > |
< > |
|||||||
|
3,6 ГГц < > |
- |
< > |
|||||||
|
3,6 ГГц < > |
- |
- |
< > |
||||||
|
13,6 ГГц < > |
- |
- |
- |
< > |
|||||
Комплект поставки:
- Прибор;
- Аккумуляторная литиево-ионная батарея (4 А•ч);
- USB-кабель;
- Сетевой кабель (LAN);
- Адаптер питания;
- CD-диск с программным обеспечением FSH4View и документацией;
- Краткое руководство по эксплуатации.
Доступные для заказа модели этой серии:
- FSH4 (1309.6000.04) — Анализатор спектра от 9 кГц до 3,6 ГГц с предусилителем
- FSH4.14 (1309.6000.14) — Анализатор спектра от 9 кГц до 3,6 ГГц с предусилителем и следящим генератором
- FSH4.24 (1309.6000.24) — Анализатор спектра от 100 кГц до 3,6 ГГц с предусилителем, следящим генератором и встроенным КСВН-мостом
- FSH8 (1309.6000.08) — Анализатор спектра от 9 кГц до 8 ГГц с предусилителем
- FSH8.18 (1309.6000.18) — Анализатор спектра от 9 кГц до 8 ГГц с предусилителем и следящим генератором
- FSH8.28 (1309.6000.28) — Анализатор спектра от 100 кГц до 8 ГГц с предусилителем, следящим генератором и КСВН-мостом
- FSH13 (1314.2000.13) — Анализатор спектра от 9 кГц до 13,6 ГГц с предусилителем
- FSH13.23 (1314.2000.23) — Анализатор спектра от 9 кГц до 13,6 ГГц с предусилителем, следящим генератором и КСВН-мостом
- FSH20 (1314.2000.20) — Анализатор спектра от 9 кГц до 20 ГГц с предусилителем
- FSH20.30 (1314.2000.30) — Анализатор спектра от 9 кГц до 20 ГГц с предусилителем, следящим генератором и КСВН-мостом
Доступные для заказа программные опции (встроенное ПО):
- FSH-K10 (1304.5864.02) — Анализ базовых станций 3GPP GSM/EDGE
- FSH-K14 (1304.5770.02) — Режим спектрограммы (водопад)
- FSH-K15 (1309.7488.02) — Интерференционный анализ
- FSH-K16 (1309.7494.02) — Географическая привязка измерений
- FSH-K17 (1309.5893.02) — Измерения внутри помещений
- FSH-K29 (1304.5993.02) — Импульсные измерения с датчиком мощности (требуется FSH-Z129)
- FSH-K40 (1304.5606.02) — Дистанционное управление по сети или USB
- FSH-K41 (1304.5612.02) — Измерение расстояния до повреждения (для моделей .24 и .28)
- FSH-K42 (1304.5629.02) — Векторные измерения отражений и прохождения (для моделей .24 и .28)
- FSH-K43 (1304.5635.02) — Режим измерительного приёмника
- FSH-K44 (1304.5641.02) — Анализ базовых станций 3GPP WCDMA
- FSH-K44E (1304.5758.02) — Расширенный анализ WCDMA (требуется FSH-K44)
- FSH-K45 (1304.5658.02) — Векторный вольтметр (для моделей .24/.28)
- FSH-K46 (1304.5729.02) — Анализ базовых станций CDMA2000
- FSH-K46E (1304.5764.02) — Расширенный анализ CDMA2000 (требуется FSH-K46)
- FSH-K47 (1304.5787.02) — Анализ базовых станций 1xEV-DO
- FSH-K47E (1304.5806.02) — Анализ мощности и сканирование сигналов 1xEV-DO
- FSH-K48 (1304.5841.02) — Анализ базовых станций TD-SCDMA
- FSH-K48E (1304.5858.02) — Расширенный анализ TD-SCDMA (требуется FSH-K48)
- FSH-K50 (1304.5735.02) — Анализ LTE FDD
- FSH-K50E (1304.5793.02) — Расширенный анализ LTE FDD (требуется FSH-K50)
- FSH-K51 (1304.5812.02) — Анализ LTE TDD
- FSH-K51E (1304.5829.02) — Расширенный анализ LTE TDD (требуется FSH-K51)
Доступные для заказа принадлежности и адаптеры:
- FSH-Z28 (1300.7810.03) — Комбинированная нагрузка ХХ/КЗ/50 Ом до 8 ГГц
- FSH-Z29 (1300.7510.03) — Комбинированная нагрузка ХХ/КЗ/50 Ом до 3,6 ГГц
- FSH-Z36 (1145.5838.02) — Наушники
- FSH-Z38 (1300.7740.02) — Переходник 50/75 Ом, BNC/N
- FSH-Z114 (1304.5935.02) — Атомный генератор опорной частоты
- FSH-Z320 (1309.6600.00) — ВЧ-кабель 1 м, N-типа
- FSH-Z321 (1309.6617.00) — ВЧ-кабель 3 м, N-типа
- HA-Z201 (1309.6100.00) — Запасной адаптер питания
- HA-Z202 (1309.6117.00) — Адаптер питания 12 В
- HA-Z203 (1309.6123.00) — Зарядное устройство для Li-Ion аккумуляторов
- HA-Z204 (1309.6130.00) — Аккумулятор Li-Ion, 4,5 А·ч
- HA-Z206 (1309.6146.00) — Аккумулятор Li-Ion, 6 А·ч
- FSH-B106 (1304.5958.02) — Заводской аккумулятор Li-Ion, 6,75 А·ч
- HA-Z210 (1309.6152.00) — LAN-кабель
- HA-Z211 (1309.6169.00) — USB-кабель
- HA-Z220 (1309.6175.00) — Мягкая сумка для FSH4/8
- HA-Z221 (1309.6181.00) — Жёсткий кейс для FSH4/8
- HA-Z222 (1309.6198.00) — Чехол для FSH4/8
- HA-Z231 (1309.6217.00) — SD-карта 1 ГБ
- HA-Z232 (1309.6223.00) — SD-карта 2 ГБ
- HA-Z240 (1309.6700.02) — GPS-приёмник
- HE400 (4104.6000.02) — Ручная направленная антенна
- TS-EMF (1158.9295.05) — Комплект с всенаправленной антенной
- TSEMF-B1 (1074.5719.02) — Всенаправленная антенна 30 МГц – 3 ГГц
- TSEMF-B2 (1074.5702.02) — Всенаправленная антенна 700 МГц – 6 ГГц
- TSEMF-B3 (1074.5690.02) — Всенаправленная антенна 9 кГц – 200 МГц
- HZ-15 (1147.2736.02) — Набор пробников ближнего поля
- HZ-16 (1147.2720.02) — Предусилитель для HZ-15
Доступные для заказа датчики мощности:
- FSH-Z1 (1155.4505.02) — Датчик мощности 10 МГц – 8 ГГц
- FSH-Z18 (1165.1909.02) — Датчик мощности 10 МГц – 18 ГГц
- FSH-Z14 (1120.6001.02) — Направленный датчик мощности 25 МГц – 1 ГГц
- FSH-Z44 (1165.2305.02) — Направленный датчик мощности 200 МГц – 4 ГГц
- FSH-Z144 (1145.5909.02) — USB-адаптер для FSH-Z14/Z44
- FSH-Z101 (1164.6242.02) — USB-адаптер для FSH-Z1/Z18
- NRP-Zxx — Совместимые датчики мощности серии NRP-Z
- NRP-Z4 (1146.8001.02) — USB-адаптер для NRP-Z
