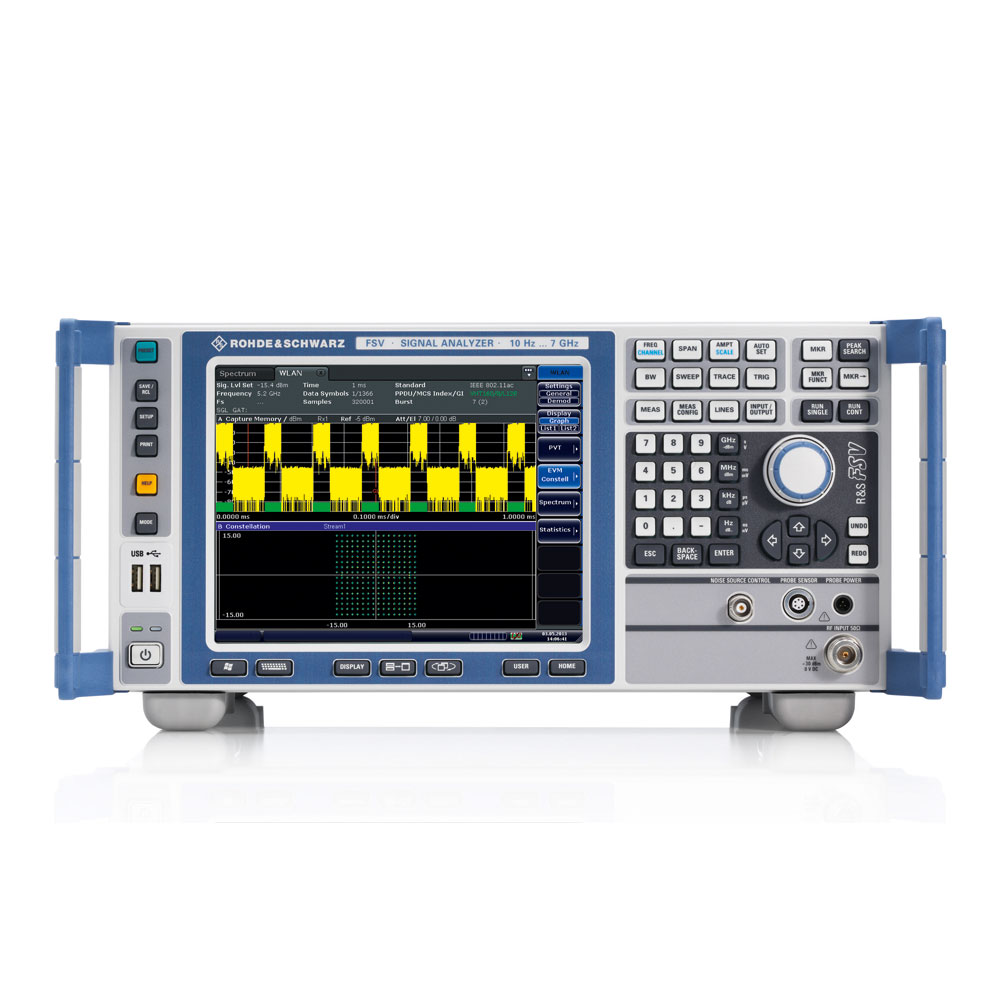

Анализатор спектра R&S FSV7

Госреестр

Артикул: x-09434

Анализатор спектра Rohde Schwarz FSV7 - универсальный и эффективный прибор, который предназначен для специалистов по разработке и сервису радиотехнического оборудования. В этой серии модель выделяется шириной полосы пропускания 160 МГц, большим выбором приложений анализа для разнообразных методов аналоговой модуляции. Благодаря широкоформатному сенсорному монитору, малоразмерным габаритам, небольшому весу и возможности работы с датчиками мощности данная модель является отличным вариант для проведения работ по пусконаладке и обслуживанию.

Подробнее

5 999 860 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

R&S FSV7 является отличным анализатором спектра благодаря его точности и надежности в широком диапазоне частот - от 10 Гц до 7 ГГц - с максимальной полосой анализа сигналов 160 МГц. Интерфейс пользователя на сенсорном дисплее с частотой обновления 5 ГГц делает управление прибором простым и интуитивно понятным.

Точность измерений этого устройства превосходна: погрешность измерений уровня не превышает 0,4 дБ до 7 ГГЦ, фазовый шум при смещении частоты 10 КГц составляет -110 дБн, а третий порядок перехвата достигает +15 дБм. Средневзвешенный уровень шума с DANL составляет 1 Гц и варьируется от -155 дБм до -147 дБм в зависимости от рабочей частоты - 1 или 30 ГГЦ соответственно. Используя предусилитель R&S FSV-B24, можно достичь уровня DANL до -162 дБм при 30 ГГЦ, что гарантирует высокую чувствительность прибора. R&S FSV7 предоставляет широкий спектр функций для проведения измерений, включая оценку фазовых шумов, анализ сигналов, аналоговую демодуляцию, обнаружение электромагнитных помех и многое другое.

Его сенсорный экран с частотой обновления информации в 5 ГГц гарантирует простоту и удобство использования. Этот измерительный инструмент отличается превосходной точностью: погрешность в измерении уровня составляет всего 0.4 дБ до 7 ГГц, а фаза шума достигает -110 дБн при частоте смещения 10 кГц. Он также имеет функцию FSV-K70 для демодуляции цифровых сигналов с форматами модуляции до 8PSK и 64QAM, сохраняя до 50,000 символов в памяти. Усовершенствованный алгоритм обнаружения импульсов упрощает настройку и ускоряет рабочий процесс.

В нашем магазине вы можете купить Анализатор спектра R&S FSV7 или выбрать прибор из широкого ассортимента продукции Rohde & Schwarz. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Тип	Анализатор спектра
Мин. частота	10 Гц
Макс. частота	7 ГГц
Мин. полоса пропускания	1 Гц
Макс. полоса пропускания	10 МГц

Характеристики

Диапазон частот	от 10 Гц до 7 ГГц
Точность воспроизведения частоты	1 × 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4 4 х 10-9 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14
Нестабильность частоты в диапазоне температур от 0 °С до 50 °С	1 х 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 02 1 х 10-8 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 03 5 х 10-10 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14
Полоса разрешения
Стандартная развертка	от 1 Гц до 10 МГц
Стандартная развертка (нулевая полоса обзора)	от 1 Гц до 10 МГц, 20 МГц, 28 МГц; 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))
БПФ-развертка	от 1 Гц до 3 МГц
Канальный фильтр	от 100 Гц до 5 МГц 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))
Фильтр электромагнитных помех (только с FSV-K54)	200 Гц, 9 кГц, 120 кГц, 1 МГц
Полоса видеофильтра	от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))
Полоса анализа сигнала	28 МГц, 40 МГц с опцией R&S®FSV-B70, 160 МГц с опцией R&S®FSV-B160, 10 МГц для R&S®FSV-40 (модель .39)
Средний уровень собственных шумов (DANL)
DANL (полоса 1 Гц)
1 ГГц	–152 дБмВт, –155 дБмВт (тип.)
3 ГГц	–150 дБмВт, –153 дБмВт (тип.)
7 ГГц	–146 дБмВт, –149 дБмВт (тип.)
13 ГГц	–148 дБмВт, –151 дБмВт (тип.)
30 ГГц	–144 дБмВт, –147 дБмВт (тип.)
40 ГГц	-136 дБмВт, - 139 дБмВт (тип.)
DANL с предусилителем, опция R&S®FSV-B22
1 ГГц	–162 дБмВт, –165 дБмВт (тип.)
3 ГГц	–160 дБмВт, –163 дБмВт (тип.)
7 ГГц	–156 дБмВт, –159 дБмВт (тип.)
Точка TOI
f < 3,6 ГГц	+13 дБмВт, +16 дБмВт (тип.)
от 3,6 ГГц до 30 ГГц	+15 дБмВт, +18 дБмВт (тип.)
Динамический диапазон WCDMA ACLR
без компенсации шума	70 дБ
с компенсацией шума	73 дБ
Фазовый шум
Частота несущей 1 ГГц отстройка от несущей 10 кГц	–106 дБн (1 Гц), –110 дБн (1 Гц) (тип.)
отстройка от несущей 100 кГц	–115 дБн (1 Гц)
отстройка от несущей 1 МГц	–134 дБн (1 Гц)
Общая погрешность измерений
3,6 ГГц	0,29 дБ
7 ГГц	0,39 дБ

Комплектация

кабель питания
кабель USB
2 пассивных пробника 350 МГц

Дополнительные опции:

Анализатор сигналов FSV3 от 9 кГц до 3.6 ГГц	SV3
Анализатор сигналов FSV7 от 9 кГц до 7 ГГц	SV7
Анализатор сигналов FSV13 от 9 кГц до 13.6 ГГц	SV13
Анализатор сигналов FSV30 от 9 кГц до 30 ГГц	SV30
Анализатор сигналов FSV40 от 9 кГц до 40 ГГц	SV40
Корпус повышенной прочности	FSV-B1
Звуковой демодулятор АМ/ЧМ	FSV-B3
Термостатированный кварцевый генератор, прецизионная опорная частота	FSV-B4
Дополнительные интерфейсы (выход ПЧ/видео, порт AUX, выход синхросигнала, два дополнительных порта USB)	FSV-B5
Управление внешним генератором	FSV-B10
Запасной жесткий диск (съемный жесткий диск)	FSV-B19
Предусилитель на диапазон от 9 кГц до 3,6/7 ГГц	FSV-B22
Электронный аттенюатор с шагом настройки 1 дБ	FSV-B25
Расширение частотного диапазона до 20 Гц	FSV-B29
Расширение полосы анализа до 40 МГц	FSV-B70
Анализ аналоговой модуляции АМ/ЧМ/ФМ	FSV-K7
Измерение мощности с помощью датчиков R&S®NRP	FSV-K9
Встроенное программное приложение для анализа GSM/EDGE	FSV-K10
Измерения коэффициента шума и усиления	FSV-K30
Измерения фазового шума	FSV-K40
Анализ сигналов базовых станций 3GPP (DL)	FSV-K72
Анализ сигналов базовых станций 3GPP (UL)	FSV-K73
Анализ передатчиков базовых станций CDMA2000	FSV-K82
Анализ передатчиков базовых станций 1xEV-DO	FSV-K84
Анализ сигналов WLAN 802.11a/b/g/j	FSV-K91
Анализ сигналов WLAN 802.11n (требует опцию FSV-B70)	FSV-K91n
Анализ сигналов WiMAX 802.16e OFDM/OFDMA	FSV-K93
Анализ сигналов базовых станций LTE BS (DL)	FSV-K100
Анализ сигналов абонентских устройств LTE UE (UL)	FSV-K101
