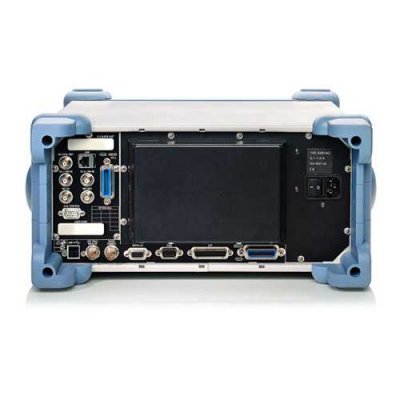

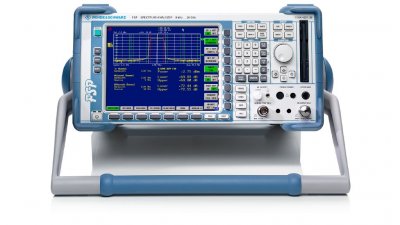

Анализатор спектра R&S FSP7 (демонстрационный)

Спец.цена

Госреестр

Артикул: d-06917

R&S FSP7 считается идеальным анализатором спектра для разработчиков и производителей.

Подробнее

1 087 676 руб./шт

1 942 278 руб.

-44%

Экономия 854 602 руб.

Поверка - 9000 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Анализатор спектра R&S FSP7 – это высокоточный инструмент для исследования электромагнитного спектра в частотном диапазоне от 20 Герц до 40 Гигагерц. Устройство обеспечивает разрешающую способность по частоте в диапазоне от одного Герца до десяти Мегагерц, что позволяет проводить детальное изучение характеристик сигналов и помех.

Отображаемый средний уровень шумов прибора составляет -155 дБм при частоте 1 Гц, что гарантирует высокую точность измерений даже в условиях сильных шумов. Фазовый шум на уровне -113 дБc при отстройке в 10 Кгц подтверждает превосходство R&S FSP7 среди конкурентов. Дополнительные фильтры, встроенные в анализатор, позволяют более точно настроить его работу под конкретные задачи. Канальные фильтры работают в диапазоне от ста Герц до пяти Мегагерц и фильтры RRC обеспечивают более точное определение характеристик сигнала. Фильтры FFT охватывают диапазон от одного Герц до тридцати Килогерц, позволяя проводить анализ в широкой полосе частот. Полосовой фильтр электромагнитных помех (ЭМП) и квазипиковый детектор обеспечивают дополнительную гибкость при работе с сигналами различных типов.

Анализатор спектра R&S FSP7 - это современный инструмент для измерения и анализа спектра радиочастот. Стандартные функции этого устройства включают процедуры измерения таких параметров, как точка пересечения по интермодуляционным составляющим третьего порядка (TOI), мощность в соседнем канале (ACPR), занимаемая полоса частот (OBW) и комплементарная интегральная функция распределения (CCDF).

Быстрое измерение мощности в соседнем канале обеспечивается во временной области и достигает до 80 измерений в секунду, включая передачу кривых через GPIB. Для удобства пользователей имеется электронный аттенюатор и встроенное прикладное программное обеспечение, которое позволяет работать с такими стандартами, как GSM/EDGE, Bluetooth, WCDMA/HSDPA/TD-SCDMA и другими.

Таким образом, R&S FSP7 подходит для широкого круга задач, связанных с исследованием радиочастотного спектра. Анализатор спектра R&S FSP7 является универсальным инструментом для тестирования спектра радиочастотных сигналов. Благодаря широкому набору детекторов, таких как максимальный, минимальный, автопиковый и другие, он позволяет проводить точные измерения мощности сигнала в канале и в соседнем канале. Кроме того, FSP7 способен измерять мощность в соседнем канале для сигналов с несколькими несущими и поддерживает до 12 соседних каналов одновременно.

Одной из ключевых особенностей данного устройства является возможность автоматического измерения различных параметров сигнала, таких как точка пересечения интермодуляционных составляющих 3-го порядка, занимаемая полоса частот, фазовый шум и глубина модуляции. Это значительно упрощает процесс тестирования и сокращает время на проведение измерений.

В нашем магазине вы можете купить Анализатор спектра R&S FSP7 с опциями - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

? Стоимость поверки оборудования Поверка	9000
Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	7 ГГц

Характеристики

Диапазон частот:
R&S FSP7	20 Гц1/ 9 кГц - 7 ГГц
Номинальное значение частоты опорного кварцевого генератора	10 МГц
Пределы допускаемой основной относительной погрешности частоты опорного генератора2, δоп			± 1 × 10-6
	с опцией термостатированного генератора опорной частоты R&S FSP-B4		± 1 × 10-7
Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур			± 1 × 10-6
	с опцией R&S FSP-B4		± 1 × 10-8
Пределы допускаемой абсолютной погрешности измерения частоты Fизм в режиме частотомера (при отношении сигнал/шум не менее 25 дБ)	±(δоп × Fизм + R)
Разрешение частотомера, R	0,1 Гц; 1 Гц; 10 Гц, 100 Гц, 1 кГц; 10 кГц
Диапазон полос обзора	0 Гц; 10 Гц - полный диапазон частот
Пределы допускаемой относительной погрешности установки полосы обзора	±0,1%
Уровень фазовых шумов на несущей частоте 1 ГГц, при отстройке от несущей, не более	1 кГц 10 кГц 100 кГц 1 МГц	минус 100 дБн/Гц минус 106 дБн/Гц минус 110 дБн/Гц минус 120 дБн/Гц
Диапазон перестройки фильтров полосы пропускания ПЧ, RBW	10 Гц - 10 МГц (с шагом 1-3) 1 Гц - 30 кГц (с шагом 1-3) - фильтры БПФ 200 Гц, 9 кГц, 120 кГц - фильтры электромагнитной совместимости (ЭМС)
Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW	10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц	±3 % ±10 % от -30 % до 10 %
Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ, при RBW	200 Гц, 9кГц, 120 кГц	±3 %
Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), при RBW, не более:	10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц	5:1 15:1 7:1
1 Опция расширения диапазона частот R&S FSP-B29 2 При температуре (25 ± 5) °С
Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более	5:1
Диапазон перестройки полос видеофильтра	1 Гц -10 МГц (с шагом 1-3)
Диапазон измеряемых уровней	от среднего уровня шумов до +30 дБмВт
Средний уровень собственных шумов при полосе пропускания 10 Гц, не более:
на частоте 9 кГц	минус 95 дБмВт
на частоте 100 кГц	минус 100 дБмВт
на частоте 1 МГц	минус 120 дБмВт
в диапазоне частот от 10 МГц до 1 ГГц	минус 142 дБмВт (для R&S FSP3) минус 140 дБмВт (для R&S FSP7/13/30/40)
в диапазоне частот от 1 ГГц до 3 ГГц	минус 140 дБмВт (для R&S FSP3) минус 138 дБмВт (для R&S FSP7/13/30/40)
в диапазоне частот от 3 ГГц до 7 ГГц	минус 138 дБмВт (для R&S FSP7) минус 135 дБмВт (для R&S FSP13/30/40)
в диапазоне частот от 7 ГГц до 13,6 ГГц	минус 132 дБмВт
в диапазоне частот от 13,6 ГГц до 22 ГГц	минус 120 дБмВт (для R&S FSP30)
в диапазоне частот от 22 ГГц до 30 ГГц	минус 115 дБмВт (для R&S FSP30)
в диапазоне частот от 13,6 ГГц до 30 ГГц	минус 120 дБмВт (для R&S FSP40)
в диапазоне частот 30 ГГц до 40 ГГц	минус 112 дБмВт (для R&S FSP40)
в диапазоне частот от 10 МГц до 2 ГГц	с опцией предварительного усилителя R&S FSP-B25	минус 152 дБмВт
в диапазоне частот от 2 ГГц до 7 ГГц		минус 150 дБмВт
на частоте 20 Гц	с опцией R&S FSP-B29	минус 58 дБмВт
на частоте 100 Гц		минус 75 дБмВт
на частоте 1 кГц		минус 85 дБмВт
Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 30 дБмВт на частоте 128 МГц	опорный уровень минус 20 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц	±0,2 дБ
Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 128 МГц в диапазоне частот, не более
от 9 кГц до 50 кГц от 50 кГц до 3 ГГц от 3 ГГц до 7 ГГц от 7 ГГц до 13,6 ГГц от 13,6 ГГц до 30 ГГц	+0,5/ минус 1,0 дБ ±0,5 дБ ±2,0 дБ ±2,5 дБ ±3 дБ ±4 дБ
от 30 ГГц до 40 ГГц до 9 кГц от 10 МГц до 3 ГГц от 3 ГГц до 7 ГГц	с опцией R&S FSP-B29	±1,0 дБ
	с включенным предварительным усилителем (опция R&S FSP-B25)	±1,0 дБ ±2,0 дБ
Диапазон установки опорного уровня	(от минус 130 до +30) дБмВт с шагом 0,1 дБ
Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора	± 0,2 дБ
Диапазон и шаг перестройки аттенюатора СВЧ	от 0 дБ до 70 дБ через 10 дБ
	с опцией R&S FSP-B25	от 0 дБ до 75 дБ через 5 дБ
Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора (на частоте 128 МГц)	± 0,2 дБ
Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW	10 Гц -100 кГц 300 кГц-10 МГц 1 Гц - 3 кГц (фильтры БПФ)		±0,1 дБ ±0,2 дБ ±0,2 дБ
Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ)	при RBW ≤ 100 кГц в диапазоне от 0 дБ до минус 70 дБ в диапазоне от минус 70 дБ до минус 90 дБ при RBW ≥ 300 кГц в диапазоне от 0 дБ до минус 50 дБ в диапазоне от минус 50 до минус 70 дБ		± 0,2 дБ ± 0,5 дБ ± 0,2 дБ ± 0,5 дБ
Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне частот от 50 кГц до 3 ГГц	в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ, RBW ≤ 100 кГц		± 0,5 дБ
Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 30 дБмВт и сдвигом по частоте не менее 5 × RBW или 10 кГц (что больше), в диапазоне частот, не более	20 МГц - 200 МГц 200 МГц - 3 ГГц 3 ГГц-7 ГГц 7 ГГц-13,6 ГГц		минус 70 дБн минус 74 дБн минус 80 дБн минус 80 дБн
	13,6 ГГц-30 ГГц	FSP30	минус 76 дБн
		FSP40	минус 80 дБн
	30 ГГц - 40 ГГц	FSP40	минус 80 дБн
Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 10 дБмВт, в диапазоне частот, не более	до 100 МГц 100 МГц - 1,5 ГГц свыше 1,5 ГГц		минус 35 дБн минус 45 дБн минус 90 дБн
Негармонические искажения при уровне сигнала на смесителе минус 10 дБмВт и отстройке от несущей не менее 100 кГц, в диапазоне частот, не более	до 7 ГГц 7 ГГц - 13,6 ГГц 13,6 ГГц - 30 ГГц		минус 70 дБн минус 64 дБн минус 56 дБн
Уровень сигналов комбинационных частот, не более	вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц		минус 103 дБмВт
Входное сопротивление анализатора	50 Ом
КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более	до 3 ГГц 3 ГГц - 7 ГГц 7 ГГц-13 Гц 1 3 ГГц - 40 ГГц		1,5 2,0 2,5 3,0
Разъем СВЧ входа: R&S FSP3/7/13 R&S FSP30 R&S FSP40	N-тип «розетка» N-тип и 3,5 мм «розетки» N-тип и 2,92 мм «розетки»
Характеристики следящего генератора (опция R&S FSP-B9)
Диапазон частот сигнала	от 9 кГц до 3,0 ГГц
Диапазон уровней сигнала	от минус 30 дБмВт до 0 дБмВт
Пределы допускаемой абсолютной погрешности выходного уровня сигнала 0 дБмВт на частоте 128 МГц	± 1,0 дБ
Неравномерность амплитудно-частотной характеристики относительно уровня, не более	уровень 0 дБм в диапазоне частот 100 кГц - 2 ГГц	± 1,0 дБ
	уровень (минус 25 - 0) дБм в диапазоне частот 9 кГц - 3 ГГц	± 3,0 дБ
Разъем СВЧ выхода:	N-тип «розетка»
Условия эксплуатации и массогабаритные характеристики
Рабочие условия эксплуатации	Температура (+5 ..... +40) °С Относительная влажность воздуха (40 - 95) %
Условия хранения и транспортирования	Температура (- 40 ..... +70)°С Относительная влажность воздуха не более 95%
Масса, не более	11,3 кг
Габаритные размеры (ширинахвысотахглубина)	412 мм х 197 мм х 417 мм
Питание от сети переменного тока	(100 - 240) В; (50 - 400) Гц
Потребляемая мощность	R&S FSP7	120 Вт
Питание от напряжения постоянного тока	опция R&S FSP-B30	(10-28) В
Время прогрева	15 мин
