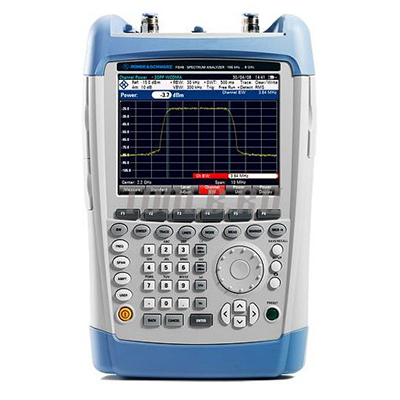

Анализатор спектра R&S FSH20 (FSH20.30) с предусилителем, следящим генератором и встроенным КСВН-мостом

Госреестр

Артикул: x-06931

Работает в частотной диапазоне от 9 кГц до 20ГГц. Он обладает высокой чувствительностью. Полоса его разрешения составляет от одного герца до двадцати мегагерц. Максимальная полоса демодуляции измеряется двадцатью мегагерцами.

Подробнее

5 091 668 руб./шт

Поверка - 9000 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

R&S FSH20 - это универсальный анализатор спектра, используемый для проверки качества кабелей и антенн. Его функционал позволяет заменить несколько разных измерительных устройств, действуя как полноценный двухпортовый векторного анализатор цепей, модульный анализатор, анализатор шумов и измеритель мощности. Рабочий частотный диапазон от 9кГц до 20ГГц делает его подходящим для решения множества задач. Высокая степень чувствительности и низкая погрешность обеспечивают точность собираемых данных.

Для улучшения рабочего процесса пользователя, R&S FSH20 предлагает настраиваемые программы тестирования и отчеты. С поддержкой анализа некоторых типов сотовых сетей (LTE, TD-LTE, 3GPP WCDMA, GSM, CDMA2000 1xEV-DO), устройство прекрасно подходит для проверки современных телекоммуникационных систем. Устройство FSH20 можно использовать для измерения параметров электромагнитных полей, например, напряженности поля с помощью направленной или всенаправленной антенны. Также оно подходит для предварительных испытаний на электромагнитную совместимость и радиоконтроля в качестве измерительного приемника.

Этот инструмент полезен при разработке и сервисном обслуживании, включая полный спектральный анализ и создание временных спектрограмм, а также для обнаружения проблем с электромагнитной совместимостью. FSH20 используется при установке и эксплуатации систем беспроводной связи, измеряя мощность импульсных сигналов, мощность в канале, расстояние до места повреждения и анализируя цепи скалярным методом. Оно также способно проводить двухпортовую векторную аналитику цепей, измерять потери в кабеле и мощность до 18 ГГц, а также точно определять мощность до 4 ГГц. Простота использования FSH20 достигается за счет быстрого выбора функций с помощью кнопок и поворотного регулятора, оптимального считывания результатов измерений в любом положении и установки частоты с применением таблиц каналов.

R&S FSH20 поддерживает технологию LTE-Advanced с агрегацией несущих, что делает его идеальным инструментом для тестирования и разработки современных беспроводных систем связи. Встроенный измеритель мощности канала обеспечивает точные и надежные данные о мощности сигнала. Благодаря легко заменяемому литий-ионному аккумулятору, анализатор может работать до 4,5 часов без подключения к сети. Прочный корпус прибора с защитой от влаги позволяет использовать его в полевых условиях даже в тяжелых условиях, что подтверждено соответствием стандарту MIL-PRF-28800 класс 2.

В нашем магазине вы можете купить Анализатор спектра R&S FSH20 (FSH20.30) с предусилителем, следящим генератором и встроенным КСВН-мостом или выбрать прибор из широкого ассортимента продукции Rohde & Schwarz. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

? Стоимость поверки оборудования Поверка	9000
Тип	Анализатор спектра портативный
Мин. частота	9 кГц
Макс. частота	20 ГГц

Характеристики

Модификация		Диапазон частот	Предусилитель	Следящий генератор	КСВН мост	Инжектор питания
FSH20	модель.20	9 кГц – 20 ГГц	+	-	-	-
FSH20	модель.30	9 кГц – 20 ГГц	+	+	+	-

Параметр	FSH20.20	FSH20.30
Диапазон частот	от 9 кГц до 20 ГГц
Точность воспроизведения частоты	2,5 х 10-6 5 х 10-8с GSP приемником HA-Z240 5 х 10-9с источником опорной частоты FSH-Z114
Максимальная полоса демодуляции	20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е))
Средний уровень собственных шумов (DANL) на частоте 3.6 ГГц без предусилителя, полоса разрешения =" 1 Гц
Точка пересечения третьего порядка	> 3 дБмВт, ном + 10 дБмВт
Фазовый шум при отстройке 30 кГц при отстройке 100 кГц при отстройке 1 МГц	< -95 дБн (1 Гц), ном. -105 дБн (1 Гц) < -100 дБн (1 Гц), ном. -110 дБн (1 Гц) < -120 дБн (1 Гц), ном. -127 дБн (1 Гц)
Детекторы	отсчетов, пиковый (максимум/минимум), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43)
Погрешность измерения уровня 10 МГц< f ≤ 3,6 ГГц	< 1,5 дБ, ном. 0,5 дБ
Дисплей	6,5” цветной ЖК-дисплей с VGA-разрешением
Время работы от батарей	до 3 ч
Время работы от батарей (без следящего генератора)	до 4,5 ч
Габаритные размеры (Ш×В×Г)	194 мм × 300 мм × 69 мм (144 мм))
Масса	3 кг
