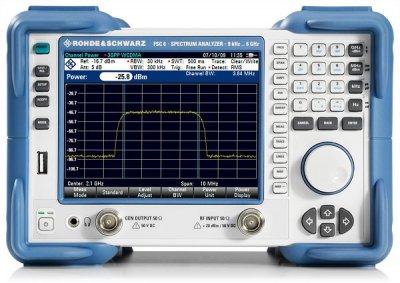

Анализатор спектра R&S FSC3 со следящим генератором

В комплект входит встроенный следящий генератор, позволяющий проводить измерения параметров передачи и характеристики пассивных компонентов без дополнительного оборудования.

Анализатор спектра Rohde & Schwarz FSC3 — это профессиональное измерительное устройство, ориентированное на задачи разработки, наладки, обслуживания и обучения в области радиочастотной техники. Объединяя точность и надёжность, присущие оборудованию Rohde & Schwarz, с компактными размерами и энергоэффективностью, модель FSC3 представляет собой оптимальный выбор для лабораторий, сервисных центров и производственных линий, где важна точность при ограниченном пространстве и бюджете.

Прибор охватывает диапазон частот от 9 кГц до 3 ГГц и обеспечивает широкий спектр измерительных функций, включая определение полосы занимаемого сигнала, измерение мощности в канале, уровня побочных излучений и мощности импульсных сигналов. Благодаря опциональному предусилителю достигается высокая чувствительность — до –161 дБм на 1 Гц полосы измерения. Это позволяет фиксировать даже самые слабые сигналы. Встроенные функции, такие как измерение гармоник, определение глубины модуляции, мониторинг по граничным линиям (функция pass/fail), а также отображение спектра в режиме «среза» (gated sweep), делают FSC3 удобным инструментом для повседневных задач РЧ-анализа.

Модель FSC3 может быть укомплектована встроенным трактовым генератором, что превращает её в измерительную систему для анализа передачи — например, при проверке кабелей, фильтров или усилителей. Устройство поддерживает подключение по LAN и USB, а также совместимо с ПО R&SFSCView и R&SInstrumentView для анализа и документирования результатов. Простое управление обеспечивается за счёт панели с кнопками прямого доступа и энкодером, а компактный цветной дисплей 5.7" с VGA-разрешением гарантирует комфортную визуализацию данных. Интерфейс доступен на нескольких языках, включая русский.

Дополнительным преимуществом является высокая стабильность фазового шума (–120 дБц/Гц при смещении 1 МГц) и малое общее измерительное отклонение — менее 1 дБ. Прибор может быть установлен в стойку: два устройства размещаются бок о бок в стандартном 19-дюймовом слоте. Энергоэффективность модели — всего 12 Вт потребляемой мощности — делает её выгодной с точки зрения эксплуатации. Все функции R&SFSC3 также доступны через SCPI-команды, а поддержка драйверов LabView, LabWindows и Linux облегчает интеграцию в автоматизированные измерительные системы.

Возможные дополнительные опции:

• R&S®FSC-B22 — Трактовый генератор сигналов: Встроенный генератор сигналов с частотным диапазоном от 100 кГц до 3 ГГц, предназначенный для измерения характеристик передачи, тестирования фильтров, усилителей и кабелей.
• R&S®FSC-B29 — Предусилитель
  Внутренний предусилитель, повышающий чувствительность анализатора. Обеспечивает улучшенное обнаружение слабых сигналов с уровнем шума до –161 дБм (в полосе 1 Гц).
• R&S®FSC-K7 — Измерение каналов
  Функция измерения мощности в канале, соседних каналов и мощности в заданной полосе. Полезна при тестировании радиопередающих устройств.
• R&S®FSC-K8 — Измерение полосы занимаемого сигнала
  Вычисление ширины спектра сигнала по заданному проценту энергии (Occupied Bandwidth, OBW). Удобно для анализа модулированных и широкополосных сигналов.
• R&S®FSC-K9 — Измерение импульсной мощности
  Позволяет точно измерять мощность кратковременных импульсных сигналов, включая радиопередачи с переменным уровнем и длительностью.
• R&S®FSC-K10 — Измерение гармоник
  Автоматическое определение уровня гармонических составляющих сигнала, помогает оценить качество генераторов и передатчиков.
• R&S®FSC-K14 — Мониторинг по граничным линиям (pass/fail)
  Установка границ допуска для сигнала и автоматическая индикация соответствия или нарушения — удобно для производства и приёмки.
• R&S®FSC-K15 — Измерение глубины модуляции AM
  Определяет процент амплитудной модуляции несущего сигнала, используется в радио- и телекоммуникационных применениях.
• R&S®FSC-K16 — Gated sweep (режим "по срезу")
  Отображение спектра только в определённом временном окне. Необходим при анализе импульсных или модулированных сигналов.
• R&S®FSC-Z10 — Кейс для переноски
  Жёсткий защитный кейс для безопасной транспортировки анализатора.
