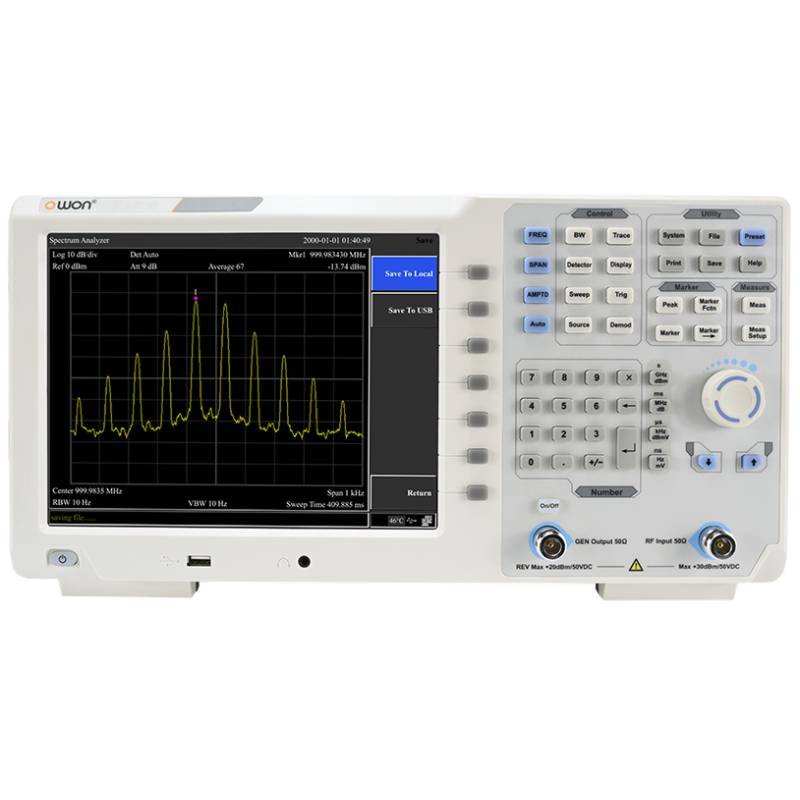

Анализатор спектра OWON XSA1036P-TG

Анализатор спектра OWON XSA1036P-TG имеет достаточно большую полосу пропускания от 9 кГц до 3.6 ГГц. Прибор OWON XSA1036P-TG обладает низким уровнем собственных шумов - (до -160 дБм/Гц? при включенном предварительном усилителе).

Подробнее

289 619 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

OWON XSA1036P-TG производительный и чувствительный анализатор частотного спектра электро-магнитных сигналов. Представляет собой среднюю модель прибора в ряду из четырех аппаратных модификаций линейки аналогичных устройств линейки OWON XSA1000P-TG.

Анализатор спектра OWON XSA1036P-TG имеет достаточно большую полосу пропускания от 9 кГц до 3.6 ГГц. Прибор OWON XSA1036P-TG обладает низким уровнем собственных шумов - (до -160 дБм/Гц? при включенном предварительном усилителе).

Широкий функционал встроенных автоматических функций позволяет специалистам проводить точные измерения большого числа параметров, значения которых легко считываются с 10.4-дюймового цветного сенсорного ЖК-дисплея.

Так же, как и все приборы серии, анализатор спектра OWON_XSA1036P-TG имеет встроенную функцию Pass/Fail, функцию проверки на соответствие EMI и функцию каскадного графика.

Встроенный аппаратно в конструкцию анализатора спектра OWON_XSA1036P-TG генератор слежения (трекинг-генератор) может формировать выходной сигнал в полосе частот от 100 кГц до 7,5 ГГц с выходной мощностью от -40 дБм до 0 дБм.

Основные характеристики:

Диапазон частот: от 9 кГц до 3.6 ГГц;
Минимальный отображаемый уровень шума (DANL): -160 дБм;
Фазовый шум при отстройке 10 кГц. - 82 дБн/Гц
Суммарная погрешность амплитуды < 1,5 дБ.
Разрешение по частоте (RBW), Гц: 10;.
Встроенный трекинг-генератор с диапазоном частот: от 100 кГц до 7,5 ГГц;
Выходная мощность сигнала трекинг-генератора: от -40 дБм до 0 дБм;
Функция Pass/Fail.
Встроено более 200 общепринятых стандартных тестов на электромагнитную совместимость и электромагнитные помехи. Дополнительное программное обеспечение ЭМС.
Анализ качества сигналов со стандартной модуляцией и автоматической демодуляцией.
Экран : цветной, сенсорный, диагональ 10.4 дюйма.

Характеристики

Тип	Анализатор спектра

Характеристики

Частотный диапазон	9 кГц - 3,6 ГГц
Разрешение	1 Гц
Ширина развёртки частоты	Диапазон развёртки	0 Гц, 100 Гц до максимальной частоты прибора
Ширина развёртки частоты	Точность	ширина развёртки / (точность развёртки - 1)
Пропускная способность	Полоса пропускания	от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов
	Точность полосы пропускания	< 5% стандартно
	Полоса пропускания видео	от 10 Гц до 3 МГц, в последовательности 1-3-5-10
	Полоса разрешения	200 Гц, 9 кГц, 120 кГц, 1 МГц
Амплитуда и уровень	Диапазон измерения амплитуды	средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, от 10 МГц до 3,6 ГГц, предусилитель выключен
	Постоянное напряжение	50 В
	Непрерывная радиочастотная мощность	затухание = 40 дБ, +20 дБм (100 мВ)
	Макс. уровень повреждения	+30 дБм (1 Вт)
Средний уровень шума	Предусилитель выключен	от 9 кГц до 1 МГц: -95 дБм < -88 дБм от 1 МГц до 500 МГц: -140 дБм < -130 дБм от 500 МГц до 3,6 ГГц: -138 дБм < -128 дБм
Средний уровень шума	Предусилитель включен	от 100 кГц до 1 МГц: -135 дБм < -128 дБм от 1 МГц до 500 МГц: -160 дБм < -150 дБм от 500 МГц до 3,6 ГГц: -158 дБм < -148 дБм
Фазовый шум	Смещение	10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц
Фазовый шум	Средний уровень шума	163 дБм
Диапазон отображения уровня	Единица измерения координат уровня	dBm, dBμW, dBpW, dBmV, dBμV, W, V
	Ось логарифмического уровня	0,01 - 1000 дБ
	Ось линейного уровня	от 0 до контрольного уровня
	Количество точек отображения	801
	Количество трасс	8
	Способ обнаружения	положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик
	Функции трассировки	четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка
Частотная характеристика	Предусилитель выключен	< 0,7 дБ
Частотная характеристика	Предусилитель включен	< 1,0 дБ
Следящий генератор (tracking generator)	Диапазон частот	от 100 кГц до 3,6 ГГц
	Диапазон уровня выходной мощности	от - 40 дБмВт до 0 дБмВт
	Разрешение выходного уровня	1 дБ
	Выходная плоскостность	50 МГц, ± 3 дБ
	Ложный генератор слежения	гармонический: - 20 дБн негармонический: - 20 дБн
	Генератор слежения за изоляцией входных клемм	- 60 дБ
Общие характеристики	Дисплей	ЖК-экран, разрешение 1024 x 768 пикселей
	Диагональ дисплея	10,9 дюйма
	Интерфейс	USB, HDMI
	Габариты	375 х 185 х 120 мм
	Вес	5 кг

Комплектация

анализатор спектра OWON XSA1036P-TG
шнур питания
USB кабель
диск с программным обеспечением
руководство пользователя

Документы

Анализатор спектра OWON XSA1036P-TG 170 кб
