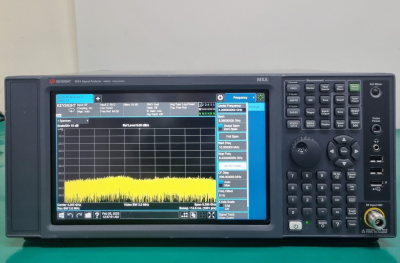

Анализатор спектра Keysight N9020B с опцией 526 (демонстрационный)

Анализатор спектра Keysight N9020B — это высокоточный, универсальный и масштабируемый прибор для измерения и анализа радио- и микроволновых сигналов, который широко применяется в научных исследованиях, разработках и производстве радиочастотных устройств и систем беспроводной связи. Эта модель относится к среднему ценовому классу в серии MXA и предлагает широкий диапазон частот — от 10 Гц и вплоть до 50 ГГц с возможностью дальнейшего расширения до 110 ГГц с помощью дополнительных интеллектуальных смесителей, а также до 1,1 ТГц с внешними смесителями сторонних производителей.

Ключевой особенностью Keysight N9020B является его способность проводить анализ спектра в режиме реального времени, что гарантирует 100% вероятность захвата коротких и сложных сигналов с длительностью всего от 3,57 микросекунд. Это крайне важно при работе с современными сигналами беспроводной связи и цифровыми форматами, где традиционные анализаторы могут пропустить редкие или импульсные помехи и сигналы. Прибор оснащён полосами демодуляции до 25 МГц в стандартной комплектации, а также поддерживает расширенные полосы до 160 МГц с дополнительными опциями, что позволяет эффективно анализировать широкополосные и сложные модуляции.

Точность измерений уровня сигнала достигает ±0,23 дБ в широком диапазоне частот (от 20 Гц до 3,6 ГГц), а фазовый шум на уровне –114 дБн/Гц при отстройке 10 кГц свидетельствует о высокой стабильности и чувствительности прибора. Дополнительно, с включённым предусилителем и опцией снижения собственных шумов (NFE), анализатор демонстрирует очень низкий уровень шума до –166 дБм, что важно для измерения слабых сигналов и повышения динамического диапазона измерений.

Keysight N9020B поддерживает более 25 специализированных приложений для измерений в различных областях, включая сотовую связь, беспроводные сети, цифровое видео и задачи общего назначения. Встроенное программное обеспечение для векторного анализа сигналов (89600 VSA) позволяет детально изучать более 75 форматов сигналов, расширяя возможности прибора далеко за рамки обычного спектрального анализа. Для автоматизации анализа и обработки данных предусмотрена поддержка MATLAB, что упрощает интеграцию прибора в сложные лабораторные и производственные процессы.

Интерфейс устройства отвечает современным стандартам, обеспечивая быстрый и удобный доступ через USB 3.0, гигабитный Ethernet (1000Base-T), а также классический GPIB. Управление приборами MXA ведётся через мультитач интерфейс на базе Windows 10, что обеспечивает интуитивно понятную и гибкую работу с функциями анализа. Прибор совместим с дистанционным программированием на языке SCPI и драйверами IVI-COM, что облегчает его использование в автоматизированных тестовых стендах.

Корпус и конструкция Keysight N9020B продуманы для удобства и надёжности: 10,6-дюймовый сенсорный цветной дисплей высокого разрешения, внутренний накопитель на 160 Гбайт и возможность подключения внешних USB-накопителей, компактные габариты и относительно небольшой вес для такого класса измерительной техники.

Доступные для заказа опции анализатора спектра Keysight N9020B

• Опция 503 — Диапазон частот от 10 Гц до 3,6 ГГц. Базовая конфигурация с невысоким верхним пределом частотного диапазона, подходит для измерений в низкочастотных и СВЧ диапазонах.
• Опция 508 — Диапазон частот от 10 Гц до 8,4 ГГц. Расширение верхнего предела для более широкого спектра измерений в микроволновом диапазоне.
• Опция 513 — Диапазон частот от 10 Гц до 13,6 ГГц. Позволяет работать с сигналами более высоких частот, используемыми в современных радиосистемах.
• Опция 526 — Диапазон частот от 10 Гц до 26,5 ГГц. Подходит для самых продвинутых радиочастотных исследований и измерений в широком спектре стандартов.
• Опция 532 — Диапазон частот от 10 Гц до 32 ГГц. Увеличенный диапазон для сверхвысокочастотных приложений, включая сложные телекоммуникационные и радиолокационные системы.
• Опция 544 — Диапазон частот от 10 Гц до 44 ГГц. Позволяет измерять и анализировать сигналы в миллиметровом диапазоне волн.
• Опция 550 — Диапазон частот от 10 Гц до 50 ГГц. Максимальный стандартный диапазон в данной серии, поддерживающий самые современные и требовательные к частоте приложения

Допонительные возможные опции анализатора спектра Keysight N9020B

• N9020B-P03 — предусилитель от 100 кГц до 3,6 ГГц
• N9020B-P08 — предусилитель от 100 кГц до 8,4 ГГц
• N9020B-P13 — предусилитель от 100 кГц до 13,6 ГГц
• N9020B-P26 — предусилитель от 100 кГц до 26,5 ГГц
• N9020B-P32 — предусилитель от 100 кГц до 32 ГГц
• N9020B-P44 — предусилитель от 100 кГц до 44 ГГц
• N9020B-P50 — предусилитель от 100 кГц до 50 ГГц
• N9020B-PFR - Прецизионный опорный генератор 10 МГц
• N9020B-EA3 - Электронный аттенюатор до 3,6 ГГц
• N9020B-B40 - Полоса анализа 40 МГц
• N9020B-B85 - Полоса анализа 85 МГц
• N9020B-B1A - Полоса анализа 125 МГц
• N9020B-B1X - Полоса анализа 160 МГц
• N9020B-MPB - Обход микроволнового преселектора
• N9020B-BBA - Аналоговые I/Q-входы модуляции
• N9020B-EXM - Работа с внешними преобразователями частоты
• N90EMFP2B - Быстрые измерения мощности
• N9020B-NF2 - Понижение уровня собственных шумов
• N90EMTDSB - Ускорение сканирования во временной области
• N90EMRBEB - Расширенная полоса пропускания в режиме нулевого обзора(требуются опции B85, B1A или B1X)
• N9020RT1B - Анализатор спектра реального времени, базовое детектирование
• N9020RT2B - Анализатор спектра реального времени, оптимальное детектирование
• N9020B-RTR - Приложение анализатора и регистратора спектра в режиме реального времени
• N90EMFT1B - Запуск по частотной маске, базовое детектирование
• N90EMFT2B - Запуск по частотной маске, оптимальное детектирование
• N90EMEDPB - Набор расширенных функций отображения (спектрограмма, увеличение графика, зонированный спан)
• N90EMEMCB - Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП
• N90EMESCB - Управление внешним источником
