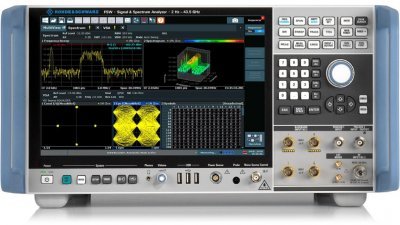

Анализатор спектра и сигналов Rohde&Schwarz FSW13 с опциями B17 + B24

Госреестр

Артикул: x-14299

Благодаря ширине полосы пропускания в 160 МГц, низкой степенью собственных помех, простому в освоении интерфейсу, прибор обеспечивает быстроту и эффективность выполнения анализа.

Подробнее

8 554 586 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Анализатор спектра и сигналов Rohde&Schwarz FSW13 с опциями B17 + B24 представляет собой мощный инструмент для анализа и измерения сигналов в широком частотном диапазоне от 2 Гц до 13,6 ГГц. Благодаря малому уровню собственных фазовых помех (-137 дБн/Гц), этот прибор обеспечивает высокую точность и стабильность измерений, что делает его незаменимым для широкого спектра применений, включая разработку и тестирование радиоэлектронного оборудования, анализ электромагнитной совместимости и исследование радиочастотного спектра.

Одной из ключевых особенностей анализатора спектра и сигналов Rohde&Schwarz FSW13 является его высокая точность измерений. На частотном диапазоне до 8 ГГц погрешность измерений составляет менее 0,4 дБ, что гарантирует получение точных и достоверных результатов. Это особенно важно для задач, требующих высокой точности и повторяемости измерений.

Прибор оснащён 12,1-дюймовым мультисенсорным дисплеем с высоким разрешением и поддержкой жестов, что обеспечивает удобство и интуитивность в использовании. Дизайн в стиле Windows 10 и поддержка жестов делают работу с анализатором ещё более комфортной и эффективной.

Возможность одновременного отображения различных измерений в отдельных окнах упрощает интерпретацию результатов и позволяет быстро анализировать сложные сигналы. Встроенный регистратор SCPI упрощает генерацию кода для автоматических измерений и дистанционного управления, что повышает эффективность работы и снижает вероятность ошибок.

Характеристики

Тип	Анализатор сигналов и спектра
Мин. частота	2 Гц
Макс. частота	13,6 ГГц

Характеристики

Параметр		Значение
		FSW8	FSW13	FSW26	FSW43	FSW50	FSW67	FSW85
Частотный диапазон		2 Гц...8 ГГц	2 Гц...13,6 ГГц	2 Гц...26,5 ГГц	2 Гц...43,5 ГГц	2 Гц...50 ГГц	2 Гц...67 ГГц	ВЧ1: 2 Гц ...85 ГГц; 2 Гц...90 ГГц (с -B90G) ВЧ2: 2 Гц ...67 ГГц
Разрешение по частоте		0,01 Гц
Стабильность опорного генератора (старение)
Стандартно		+/-1 x 10-7
С опцией FSW-B4		+/-3 x 10-8
Количество точек свипирования		от 101 до 100’000
Полосы разрешения
Свипирующие и БПФ (по уровню -3 дБ)		от 1 Гц до 10 МГц, доп. 3,9 кГц, 6,25 кГц с опц. -В8 доп. 20/ 50/ 80 МГц
Канальные фильтры (по уровню -3 дБ)		от 10 Гц до 10 МГц с опц. -В8 доп. 20/ 28/ 40/ 80 МГц
ЭМС-фильтры (по уровню -6 дБ) (опц. FSW-K54)		10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1МГц
Полосы анализа
Стандартно		10 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В28		28 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В40		40 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В80		80 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В160		160 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В320		320 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В512/512R		512 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В1200		1,2 ГГц (YIG преселектор выкл. для f ≥ 12 ГГц)
С опцией FSW-В2001/ B800R		2 ГГц (YIG преселектор выкл. для f ≥ 12 ГГц)
С опцией FSW-В5000		5 ГГц (YIG преселектор выкл. для f ≥ 12 ГГц)
Спектральная чистота (однополосный фазовый шум) несущая 1 ГГц
Отстройка 10 Гц	стд.	< -80 дБн/Гц, -90 дБн/Гц (тип)
	с -В4	< -95 дБн/Гц, -100 дБн/Гц (тип)
Отстройка 1 кГц		< -127 дБн/Гц, -132 дБн/Гц (тип)
Отстройка 10 кГц		< -136 дБн/Гц, -140 дБн/Гц (тип)
Отстройка 100 кГц		< -139 дБн/Гц, -143 дБн/Гц (тип)
Отстройка 1 МГц		< -145 дБн/Гц, -149 дБн/Гц (тип)
Отображаемый средний уровень шума (DANL), дБм (тип.)
Без предусилителя	от 1 МГц до 1 ГГц	-154	-154	-154	-154	-154	-154	-150
	от 3 ГГц до 8 ГГц	-156	-156	-156	-156	-156	-156	-156
	от 13,6 ГГц до 18 ГГц	-	-153	-153	-153	-153	-148	-148
	от 25 ГГц до 34 ГГц	-	-	-	-147	-147	-139/-141	-139/-141
	от 43,5 ГГц до 47 ГГц	-	-	-	-	-140	-131	-133/-141
	от 55 ГГц до 62 ГГц	-	-	-	-	-	-139	-136/-141
	от 75 ГГц до 80 ГГц	-	-	-	-	-	-	-125
С вкл. предусилителем	от 150 МГц до 8 ГГц	-169	-169	-169	-166/-169	-162/-165	-162/-165	-
	от 13,6 ГГц до 22 ГГц	-	-166	-166	-166/-167	-161/-162	-160/-161	-
	от 26,5 ГГц до 40 ГГц	-	-	-	-164	-160	-157/-159	-
	от 43,5 ГГц до 47 ГГц	-	-	-	-	-155	-146/-150	-
	от 56 ГГц до 62 ГГ	-	-	-	-	-	-144/-150	-
Уровень подавления каналов приема зеркальных частот и прочих паразитных каналов		-90 дБн
Уровень остаточных сигналов комбинационных частот	f ≤ 1 МГц	-90 дБм
	1 МГц < f ≤ 8900 МГц	-110 дБм
	8,9 ГГц < f ≤ 85 ГГц	-100 дБм
Точка пересечения третьего порядка (TOI)		до +30 дБм (тип.)
Общая погрешность измерения		от 0,27 дБ до 3,1 дБ
Общие характеристики
Дисплей		Диагональ 30,7 см (12,1 дюйма), цветной, сенсорный, разрешение WXGA, 1280 x 800 пикселей
Аудиодемодуляция (АМ, ЧМ)		Встроенный динамик и разъем для наушников
Хранение данных		Внутренняя память, ЖД ≥ 32 Гбайт
Питание		Сеть переменного тока 100-240 В, 50-60/ 400 Гц
Потребляемая мощность		150 Вт (без опций), 250 Вт (со всеми опциями	175 Вт (без опций), 275 Вт (со всеми опциями		200 Вт (без опций), 300 Вт (со всеми опциями		220 Вт (без опций), 320 Вт (со всеми опциями	230 Вт (без опций), 330 Вт (со всеми опциями)
Габаритные размеры, Ш-В-Г (мм)		462 x 240 x 504						462 x 240 x 610
Масса (без опций)		<19 кг	<21 кг				<24 кг	<27 кг

Комплектация

№	Наименование	Количество
1	Анализатор спектра и сигналов FSW13	1
2	Руководство по эксплуатации	1
3	Методика поверки	1
