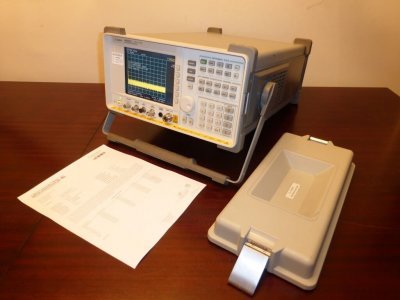

Анализатор спектра Agilent 8560EC

Особенности анализаторов спектра серии 8560ЕС

Непрерывная развертка в полосах от 30 Гц до 2,9 ГГц
Полосы пропускания от 1 до 100 Гц, реализованные цифровыми средствами для увеличения скорости измерений
Наилучшие в данном классе приборов характеристики по фазовому шуму и динамическому диапазону
Прецизионная временная база и частотомер с разрешением 1 Гц
Стандартные измерения проникновения мощности от соседних каналов, мощности в основном канале, мощности несущей и измерение видеосигнала с временной селекцией
Устойчивость к внешним воздействиям - класс 3 MIL
Цветной экран
VGA-совместимый выход

Портативные анализаторы спектра серии 8560EC имеют измерительные возможности и технические характеристики, традиционно свойственные только большим и более дорогим настольным анализаторам. В этих анализаторах превосходные характеристики по фазовому шуму, чувствительности, полосе пропускания (до 1 Гц) и динамическому диапазону сочетаются с конструкцией корпуса, соответствующей по прочности классу 3 стандарта MIL и выдерживающей жесткие условия воздействия окружающей среды.

Способность измерения уровня проникновения мощности от соседних каналов (ACP) в беспроводных телефонах, пейджерах и других передатчиках очень важна как при выполнении НИОКР, так и при серийном выпуске. Анализаторы спектра серии 8560EC обеспечивают комплексное решение по измерению параметра ACP несущих сигналов в виде пачек импульсов, использующих цифровую модуляцию, с которыми работают системы NADC:TDMA, GSM, DECT, CT2: CAI, PDC и PHS. В результате преодолены многие трудности выполнения требований действующих стандартов, связанных с необходимостью обеспечить быстрые, точные и простые измерения уровня мощности от соседних каналов. Для измерения коэффициента проникновения мощности от соседних каналов (ACPR) с динамическим диапазоном не меньше 70 дБ системы W-CDMA рекомендуется использовать измерительный блок ACPR 8563E-K35.
Другой стандартной функцией анализатора является измерение занимаемой полосы частот, содержащей от 0,1 до 99,99 % мощности.
Кроме того, анализаторы 8560EC в стандартной комплектации позволяют измерять мощность несущей и мощность в основном канале передачи как для непрерывных, так и пакетных сигналов.
Следующей стандартной функцией анализатора является анализ сигнала с временной селекцией. Это облегчает измерение изменяющихся во времени сигналов, таких как ВЧ радиоимпульсы, сигналы многостанционного доступа с временным разделением каналов (TDMA), сигналы с перемежением данных и сигналы с пакетной модуляцией. ТТЛ-совместимый сигнал запуска пакетной несущей может быть получен от источника 85902A.
Технические характеристики анализаторов серии 8560EC были существенно улучшены. Теперь семейство портативных анализаторов спектра с высокими характеристиками обеспечивает более низкий уровень фазового шума, более высокую чувствительность, более широкий динамический диапазон и более равномерную АЧХ.
Анализатор спектра 8562EC имеет диапазон частот до 13,2 ГГц с расширенным динамическим диапазоном и более высоким уровнем точки пересечения третьего порядка (TOI). Это позволяет использовать его для испытания компонентов с высокими техническими характеристиками, используемых в беспроводных системах связи с пакетной модуляцией. С помощью утилиты 85672A анализаторы спектра серии 8560EC могут легко и быстро выполнять измерения уровня побочных составляющих.

Цифровая реализация фильтров, формирующих полосы пропускания 1, 3, 10, 30 и 100 Гц позволяет анализаторам спектра серии 8560EC работать с развертками в 3 - 600 раз более быстрыми, чем это возможно при аналоговых фильтрах со сравнимыми параметрами. Высокая избирательность цифровых фильтров (коэффициент прямоугольности 5:1) позволяет легко разрешать отклики сигналов, расположенные близко друг к другу. Полосы пропускания на основе цифровых фильтров позволяют также иметь в анализаторах спектра полностью калиброванный экран с диапазоном отображения 100 дБ.

Программа связи с ПК Agilent BenchLink Spectrum Analyzer позволяет устанавливать простую в использовании связь между компьютером и анализаторами спектра серии 8560EC. Получая все преимущества интерфейса Windows, пользователь может легко передавать экранные изображения или графики через канал GPIB, облегчая тем самым запоминание, анализ и документирование результатов измерения на компьютере.

Точные измерения частот рекомендуется выполнять, используя встроенный частотомер. Прецизионный генератор опорной частоты в стандартной комплектации анализатора с нестабильностью частоты, обусловленной старением, 1 х 10^-7 за год, и частотомер с разрешением 1 Гц дают уверенность в точности измерений. После 15 минут времени установления рабочего режима погрешность измерения частоты на частоте 1 ГГц не превышает ±135 Гц.
Погрешность измерения уровня можно уменьшить, используя амплитудную коррекцию (AMPCOR). Функция амплитудной коррекции позволяет ввести и использовать до 200 амплитудных корректирующих коэффициентов для компенсации влияния различных источников амплитудной погрешности, таких как потери в кабелях, неточность коэффициента усиления предусилителя, неравномерность АЧХ тракта анализатора. После заполнения и активизации таблицы корректирующих коэффициентов уровни сигнала, выверенные по измерителю мощности, могут считываться непосредственно с экрана анализатора.

В режиме нулевой полосы обзора анализатор спектра отображает на экране осциллограммы сигнала, снабженные цифровыми данными. Наличие цифровых данных позволяет использовать маркеры, математическую обработку, запоминание и вывод твердой копии для измерения таких параметров, как длительность фронта/среза, длительность импульса и интервал времени между событиями.

Анализатор спектра 8560EC имеют отличные рабочие характеристики и может использоваться при разработке, производстве и техническом обслуживании продукции. Анализатор 8560EC имеет диапазон частот от 30 Гц до 2,9 ГГц. Его синтезированный перестраиваемый гетеродин исключает дрейф частоты и обеспечивает точные результаты измерений.
