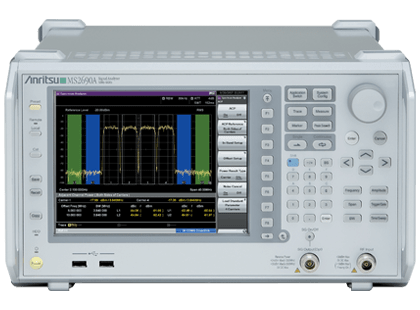

Анализатор сигналов Anritsu MS2690A

Анализаторы сигналов серии MS269xA выполняют стандартные измерения анализа полосы пропускания от 31.25 МГц до 125 МГц с подходящим дополнительным программным обеспечением. Использование запатентованного процесса калибровки, многоточечной калибровки амплитуды и фазы дает точность ±0.5 дБ для диапазона 6 ГГц. Ни у какого другого анализатора на рынке нет подобной спецификации. Эти приборы превосходны во всех отношениях - они измеряют широкополосные сигналы, используя последнюю технологию, чтобы сделать измерения быстрее, чем когда-либо. Возможность добавлять программное и аппаратное обеспечение, позволяет Вам выполнять требуемые измерения.

Серия опций делает доступными такие измерения, как анализ модуляции по стандартам, векторное генерирование сигналов, и измерение частот ошибок по битам BER. Конечный пользователь может формировать единое корпусное решение, что существенно уменьшает стоимость, зону обслуживания и полное среднее время цикла TACT для оценки устройства.
MS269xA - достаточно точный анализатор сигналов для большинства требующегося научно-исследовательского оборудования, даже довольно быстрый для производственных помещений. В настоящее время применяется в GEM, GPRS, EDGE, W-CDMA, мобильном WiMAX и LTE.

Широкий диапазон анализа быстрого преобразования Фурье (31.25 МГц с возможностью выбора до 125 МГц) поддерживает высокоскоростные непрерывные измерения, включая CCDF, зависимость частоты отвремени, спектр и анализ мощности в зависимости от времени. Стандартная функция преобразования в цифровую форму может вводить сигналы и немедленно выводить их, используя дополнительный генератор сигналов.

• Передовая архитектура обеспечивает первоклассную работу на высоких частотах
• Векторный анализ сигнала совмещает такие функции, как скорость, надежность измерений и стабильность радиочастоты
• Высокая точность функции преобразования вводимого РЧ сигнала в цифровую форму
• Карта нисходящего канала DL-MAP декодирует предусмотренные измерения для мобильного WiMAX

Возможности:

• Высококлассный динамический диапазон
  Превосходный динамический диапазон (отображаемый средний уровень шумов DANL: -155 дБм/Гц на 2 ГГц, точка пересечения по интермодуляционным составляющим 3-го порядка TOI +22 дБм на 2 ГГц) предоставляет точные и простые измерения.
• Анализ с полосой пропускания 120 МГц
  Опциональный анализ с полосой пропускания 120 МГц обеспечивает определение передач 4G, для которых необходимы полосы пропускания более 100 МГц.
• Отличное значение уровня точности и анализ модуляции до 6 ГГц (со встроенным калиброванным источником сигналов)
  Высокопроизводительный встроенный векторный генератор сигналов (опция) покрывает частотный диапазон до 6 ГГц с возможностью изменения полосы пропускания до 120 МГц и отличной характеристикой коэффициента утечки мощности в соседний канал ACLR.
• Быстрый анализ модуляции
  Благодаря применению передовых технологии БПФ и высокоскоростного центрального процессора, анализаторы сигналов серии MS269xA производят быстрые измерения современных технологий, будь то основаны они на TDMA, FDMA, CDMA или OFDM.
• Быстрый внешний интерфейс
  Быстрое удаленное управление и внешняя передача данных поддерживается интерфейсами Gigabit Ethernet, GPIB и высокоскоростным USB 2.0, которые имеются в каждом блоке.
• Расшифровка карты нисходящего канала DL-MAP
  Анализаторы сигналов серии MS269xA имеют возможность автоматического измерения сигналов мобильного WiMAX. С анализом DL-MAP сигналы WiMAX могут быть измерены без регулировки экстенсивных параметров, описывающих сигнал, до его получения!
