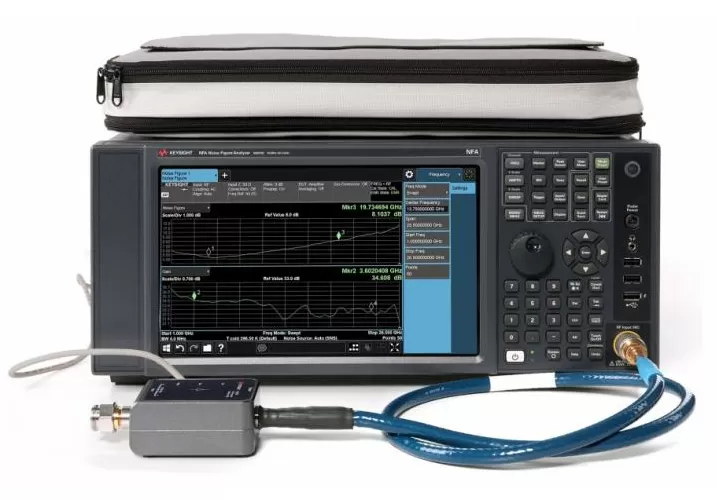

Анализатор коэффициента шума, с сенсорным мультитач-дисплеем N8976B

Госреестр

Артикул: x-14273

Анализатор коэффициента шума N8976B представляет собой современное устройство, предназначенное для измерения коэффициента шума и коэффициента передачи радиотехнических устройств в диапазоне частот от 10 МГц до 40 ГГц.

Подробнее

11 590 085 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Благодаря одноблочному техническому решению и графическому интерфейсу пользователя на основе мультисенсорного (“мультитач”) дисплея, анализатор обеспечивает удобство и простоту в использовании.

Одной из ключевых особенностей анализатора является его способность работать в качестве анализатора спектра и I/Q-анализатора в базовом режиме. Это позволяет проводить комплексные исследования характеристик сигналов, включая анализ их спектрального состава и измерение параметров модуляции.

В стандартную комплектацию анализатора входят опции, такие как внутренний 44 ГГц предусилитель (P44), прецизионный опорный генератор частоты (PFR), точный ступенчатый аттенюатор (FSA), метод понижения уровня собственных шумов (NFE) и полоса анализа 25 МГц (B25). Эти опции обеспечивают высокую точность и стабильность измерений, а также расширяют функциональные возможности анализатора.

Важной особенностью анализатора является возможность расширения диапазона частот до 110 ГГц с помощью специальных преобразователей с понижением частоты. Это позволяет исследовать сигналы в более широком частотном диапазоне, что особенно актуально для современных радиотехнических систем и устройств.

Характеристики

Тип	Анализатор коэффициента шума
Мин. частота	10 МГц
Макс. частота	40 ГГц

Характеристики

Модель	Диапазон частот
N8973B	От 10 МГц до 3,6 ГГц
N8974B	От 10 МГц до 7,0 ГГц
N8975B	От 10 МГц до 26,5 ГГц
N8976B	От 10 МГц до 40,0 ГГц
Полоса пропускания
N8973B/4B/5B/76B	от 1 Гц до 3 МГц (с увеличением в соответствии с рядом E24), 4 МГц, 5 МГц, 6 МГц, 8 МГц
Генератор опорной частоты (ОГ)
Погрешность	± [RΔt + T + C], где Δt - время, прошедшее с последней калибровки
Скорость старения (R)	± 0,1 х 10-6 (за год); ± 0,15 х 10^-6 (за два года)
Температ. нестабильность (T)
От +20°C до +30°C	± 0,015 х 10^-6
Весь диапазон температур	± 0,05 х 10^-6
Достижимая погрешность начальной калибровки (С)	±0,04 х 10^-6

Коэффициент шума, коэффициент усиления и погрешности измерений

Описание	Технические характеристики	Дополнительная информация
Коэффициент шума		Калькулятор погрешностей
‹ 10 МГц
От 10 МГц до граничной частоты внутреннего предусилителя		Рекомендуется использовать внутренний и внешний предусилители
ИКШ источника шума	Предел измерения/ погрешность прибора
От 4 до 6,5 дБ	От 0 до 20 дБ/± 0,02 дБ
От 12 до 17 дБ	От 0 до 30 дБ/± 0,025 дБ
От 20 до 22 дБ	От 0 до 35 дБ/± 0,03 дБ
Коэффициент усиления
Погрешность измерительного прибора		Диапазон коэфф-та усиления ТУ = от −20 до +40 дБ
‹ 10 МГц
От 10 МГц до 3,6 ГГц	± 0,15 дБ
› 3,6 ГГц		Дополнит. погрешность ± 0,11 дБ (95-й процентиль), 5 минут после калибровки

Коэффициент шума внутреннего предусилителя

Частота	Коэффициент шума (ном.)
От 100 кГц до 3,6 ГГц	8 дБ + (0,001112 * частота в МГц) (ном.)
От 3,6 до 8,4 ГГц	9 дБ (ном.)
От 8,4 до 13,6 ГГц	10 дБ (ном.)
> 13,6 ГГц	DANL + 176,24 дБ (ном.)

Средний уровень собственных шумов (DANL) (N8973B, N8974B, N8975B)

Частота	Нормир. значение	Тип. значение
От 10,0 МГц до 2,1 ГГц	–161 дБм	–163 дБм
От 2,1 ГГц до 7,0 ГГц	–160 дБм	–162 дБм
От 7,0 ГГц до 13,6 ГГц	–160 дБм	–163 дБм
От 13,5 ГГц до 17,1 ГГц	–157 дБм	–160 дБм
От 17,0 ГГц до 20,0 ГГц	–155 дБм	–159 дБм
От 20,0 ГГц до 26,5 ГГц	–150 дБм	–156 дБм

Средний уровень собственных шумов (DANL) (N8976B)

Частота	Нормир. значение	Тип. значение
От 10,0 МГц до 1,2 ГГц	–164 дБм	–165 дБм
От 1,2 ГГц до 2,1 ГГц	–163 дБм	–164 дБм
От 2,1 ГГц до 3,6 ГГц	–162 дБм	–163 дБм
От 3,5 ГГц до 20,0 ГГц	–160 дБм	–162 дБм
От 20,0 ГГц до 26,5 ГГц	–158 дБм	–160 дБм
От 26,4 ГГц до 34,0 ГГц	–156 дБм	–159 дБм
От 33,9 ГГц до 40,0 ГГц	–153 дБм	–155 дБм

ВЧ-вход

Соединитель
N8973B, N8974B, N8975B	Тип N (розетка), 50 Ом (ном.)
N8976B	2,4 мм (вилка), 50 Ом (ном.)
Входной коэффициент стоячей волны по напряжению (КСВн)
	N8973B, N8974B, N8975B	N8976B
От 10 МГц до 3,6 ГГц	< 1,2:1 (ном.)	1,2:1 (ном.)
От 3,6 ГГц до 26,5 ГГц	< 1,9:1 (ном.)	1,5:1 (ном.)
От 26,5 до 44,0 ГГц	Неприменимо	< 1,8:1 (ном.)

Измерение

Развёртка
Установка числа точек	От 2 до 501 или фиксированная частота начальная/конечная частота; центральная частота/полоса обзора; список частот, включающий до 501 точек
Запуск развёртки	Непрерывный или однократный
Скорость измерений
Измерение в режиме местного управления и скорость обновления изображения на экране	11 мс (90/c)
Измерение в режиме дистанц. дистанционного управления и скорость пересылки данных по LAN	6 мс (167/c)
Поиск максимума с использованием маркера	5 мс
Настройка центральной частоты и пересылка данных (ВЧ)	22 мс
Настройка центральной частоты и пересылка данных (СВЧ)	49 мс
Переключение вида измерения/режима 40 мс	75 мс
Доступные профили тестируемых устройств (ТУ)
Усилитель	Включает любое устройство без преобразования частоты (например, усилители, аттенюаторы фильтры и т.д.)
Преобразователь с понижением частоты	С фиксированной или изменяемой частотой ПЧ. Прибор способен управлять внешним гетеродином через GPIB, LAN или USB
Преобразователь с повышением частоты	С фиксированной или изменяемой частотой ПЧ. Прибор способен управлять внешним гетеродином через GPIB, LAN или USB
Системный преобразователь с понижением частоты	Позволяет использовать внешний смеситель с понижением частоты в качестве части измерительной системы. Прибор способен управлять внешним гетеродином через GPIB, LAN или USB

Измерение

Тип дисплея и результаты измерения коэффициента шума
Тип дисплея	4U, мультисенсорный
Формат вывода	Графический, таблица значений или режим измерителя
Число отображаемых каналов	2
Число маркеров	4
Ограничительные линии	Верхняя и нижняя для каждого из 2 каналовs
Коэффициент шума	Коэффициент шума, дБ (F dB) или отношение (фактор шума) (F)
Коэффициент усиления	Коэффициент усиления, дБ (G dB)
Y-factor	Y-фактор, дБ (Y dB)
T effective	Эффективная шумовая температура, °К
P hot	Относительная плотность мощности, дБ
P cold	Относительная плотность мощности, дБ

Комплектация

Анализатор коэффициента шума
Руководство по эксплуатации
Шнур питания
Встроенный предусилитель (опция P03, P07, P26 или P44, в зависимости от модели анализатора)
Встроенный прецизионный опорный генератор (опция PFR)
Точный механический ступенчатый аттенюатор (опция FSA)
Метод понижения уровня собственных шумов (опция NFE)
Полоса пропускания 25 МГц (опция B25)
Внешний предусилитель
Коаксиальный источник шума
