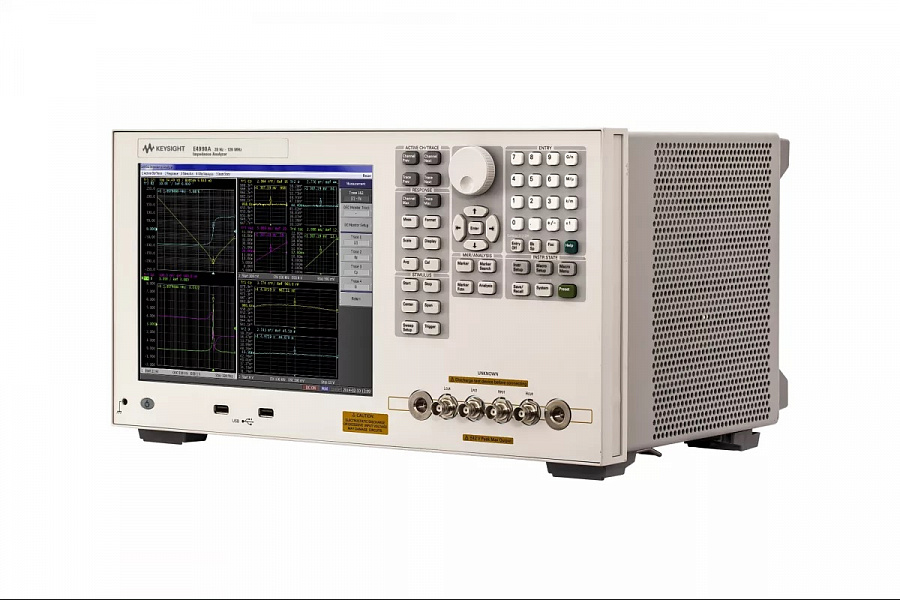

Анализатор импеданса E4990A-010 с опцией 42941А

Госреестр

Артикул: x-14268

Подробнее

8 357 766 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор импеданса E4990A-010 компании Keysight имеет диапазон частот испытательного сигнала от 20 Гц до 10 МГц. Прибор обеспечивает лучшее в отрасли типовое значение основной погрешности измерений 0,045% в широком диапазоне значений импеданса с использованием встроенного источника смещения по постоянному току до 40 В. Функция анализа эквивалентных схем поддерживает семь различных многопараметрических моделей и позволяет моделировать собственные значения эквивалентных параметров компонентов.

Анализатор E4990A-010 поддерживает широкий круг принадлежностей, которые позволяют упростить процесс тестирования и повысить точность и надёжность измерений.

Анализатор импеданса E4990A-010 компании Keysight идеально подходит для определения характеристик и тестирования электронных компонентов, полупроводниковых устройств и материалов в процессе разработки, производства, аттестации и контроля качества готовых изделий.

Основная погрешность измерений импеданса: ±0,08% (±0,045%, тип.)
Широкий диапазон измерения импеданса: от 25 мОм до 40 МОм (с погрешностью не более ±10%)
Измеряемые параметры: полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q), комплексные значения полного сопротивления (Z) и полной проводимости (Y), напряжение переменного (Vac) и постоянного тока (Vdc), сила переменного (Iac) и постоянного (Idc) тока
Встроенный источник смещения по постоянному току: от 0 до ±40 В или от 0 до ±100 мА
Цветной сенсорный ЖК-дисплей с диагональю 10,4 дюйма (26,4 см); 4 канала, 4 графика
Функции анализа данных: анализ эквивалентных схем, тестирование с использованием ограничительных линий

Характеристики

Тип	Анализатор импеданса
Мин. частота	20 Гц
Макс. частота	10 МГц

Характеристики

Характеристика	Значение
Диапазон частот	от 20 Гц до 10 МГц
Измеряемые параметры	\|Z\|, \|Y\|, θ, R, X, G, B, L, C, D, Q, комплексные значения полного сопротивления Z и полной проводимости Y, Vac, Iac, Vdc, Idc
Основная погрешность измерения импеданса	±0,08% (±0,045%, тип.)
Погрешность измерения добротности	±3 % (тип.) при Q = 100 на частотах ≤ 10 МГц
Диапазон измерения импеданса	от 25 мОм до 40 МОм (с погрешностью не более 10%)
Конфигурация измерительного порта	4 соединителя BNC (розетка) для четырёхпарного подключения
Уровень сигнала генератора	от 5 мВ (СКЗ) до 1 В (СКЗ)/от 200 мкА (СКЗ) до 20 мА (СКЗ), разрешение 1 мВ/20 мкА
Уровень смещения по постоянному току	от 0 до ± 40 В/от 0 до ± 100 мA, разрешение 1 мВ/40 мкA
Параметры свипирования	частота, уровень сигнала генератора (напряжение/сила тока), уровень смещения по постоянному току (напряжение/сила тока)
Виды свипирования	– частота: линейное, логарифмическое, сегментированное – уровень сигнала: линейное – уровень смещения по постоянному току: линейное, логарифмическое
Время измерения	30 мс на точку, частота ≥ 100 кГц, скорость измерения = 1 (быстрая)
Число точек измерения	от 2 до 1601
Число каналов/графиков	4 канала/4 графика
Маркеры	10 независимых маркеров на график
Анализ данных	анализ эквивалентных схем, тестирование с использованием ограничительных линий
Дисплей	цветной сенсорный ЖК дисплей, 10,4 дюйма, XGA (1024 х 768)
Погрешность установки частоты опорного источника	– Без опции E4990A-1E5: ± 7 х 10-6± 1 мГц; ± 7 х 10-6 ± 1 мГц (от 5 до 40 °C, тип.) – С опцией E4990A-1E5: ± 1 х 10-6 ± 1 мГц (от 5 до 40 °C)
Нестабильность	(с опцией E4990A-1E5): – ± 0,5 х 10-6 (от 5 до 40 °C) (тип.); ± 0,5 х 10-6/год (тип.)
Запоминающие устройства	Встроенный SSD-диск, внешние устройства подключаются через USB-порты
Интерфейсы	USB (2 - на передней панели, 4 - на задней), LAN, USBTMC, GPIB, цифровой ввод-вывод (24 разряда)
Общие характеристики
Диапазон рабочих температур и относительной влажности:	от 5 до 40 °C, от 20 до 80%
Требования к электропитанию:	от 90 до 132 В или от 198 до 264 В, от 47 до 66 Гц, 160 Вт (тип.)
Габаритные размеры/масса:	235 (В) x 426 (Ш) x 277 (Г) мм / 14 кг
