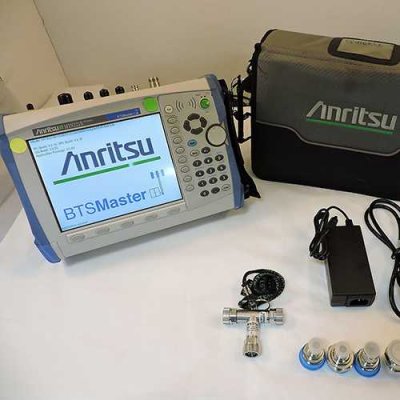

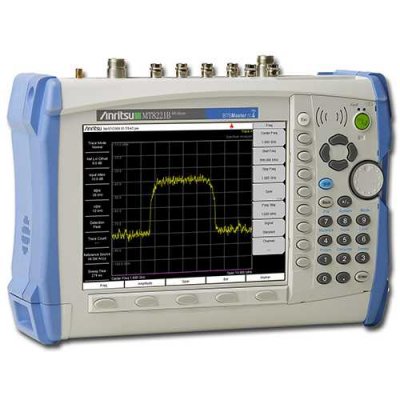

Анализатор базовых станций Anritsu MT8221B (демонстрационный)

Спец.цена

Госреестр

Артикул: d-06935

Анализатор предназначен для поддержки стандартов 4G, 2G/3G. Демодуляция сигналов с полосой до двадцати мегагерц для поддержки технологий 4G, таких как LTE и WiMAX. Предусмотрена опция выхода полосы частот нулевой полосы обзора для внешней демодуляции почти любого другого сигнала широкой полосы.

Подробнее

1 226 486 руб./шт

2 920 205 руб.

-58%

Экономия 1 693 719 руб.

Поверка - 9000 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Anritsu MT8221B – это компактный, но мощный анализатор базовых станций, поддерживающий стандарты связи 4G и 2G/3G. Он способен демодулировать сигнал с полосой пропускания до 20 МГц, что очень полезно для тестирования современных технологий, таких как WiMAX и LTE. Устройство оборудовано выходом с нулевой полосой пропускания для внешней демодуляции различных широкополосных сигналов, а встроенный векторный генератор позволяет создавать несколько модулированных сигналов одновременно.

Этот прибор широко используется инженерами для обслуживания сотовых систем, так как он помогает быстро и точно осуществлять измерения, обслуживание и проверку беспроводных сетей. Это важно для поддержания их стабильной работы. Кроме того, MT8221B применяется для проверки корректности установки и функционирования базовых станций, а также для решения проблем с входящими и исходящими вызовами. Устройство также отлично справляется с тестированием качества радиосигналов и модуляцией сигнала, что помогает оценить производительность всей системы.

Anritsu MT8221B обладает высокой скоростью обработки данных благодаря функциям трехмерной визуализации спектра, созданию отчетов и улучшенной производительности удаленного доступа, что позволяет контролировать устройство через Интернет. Устройство компактно и легко по весу, может работать от встроенного аккумулятора, что делает его удобным для использования на объектах сотовой связи. Время прогрева устройства составляет менее 5 минут, что позволяет пользователю начать измерения практически сразу, а продолжительность автономной работы устройства еще больше увеличивается. MT8221B рассчитан на долгосрочную эксплуатацию и демонстрирует высокую степень надежности. Полная уверенность в качестве устройства достигается благодаря проверенной конструкции и 50-часовым испытаниям, включая циклические температурные тесты.

Anritsu MT8221B представляет собой универсальный анализатор спектра с частотным диапазоном от 150кГц до 7.1ГГц. Он также способен работать как анализатор антенных и кабельных систем в диапазоне от 400МГц до 4ГГц, а его мощность может быть измерена в диапазоне от 150кГц до 7.1ГГц. MT8221B можно использовать как генератор векторных сигналов в диапазоне от 400МГц до 6ГГц. В качестве анализатора антенных и кабельных систем MT8221B предлагает возможность измерения основных параметров, таких как стоячая волна напряжения (VSWR), расстояние до точки повреждения, усиление сигнала, фазовый сдвиг сигнала, обратное затухание и потеря сигнала в кабельной линии. Двухпортовая точность измерения усиления составляет менее 0.45дБ, а динамический диапазон превосходит 80дБ. При работе в качестве анализатора спектра MT8221B измеряет мощность канала, используемую ширину полосы частот и соотношение мощности несущего сигнала к фоновому шуму.

В нашем магазине вы можете купить Анализатор спектра Anritsu MT8221B - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

? Стоимость поверки оборудования Поверка	9000
Тип	Анализатор спектра портативный
Мин. частота	150 кГц
Макс. частота	7,1 ГГц

Характеристики

Анализатор спектра	от 150 кГц до 7,1 ГГц
Анализатор кабелей и антенн	от 400 МГц до 4,0 ГГц
Измеритель мощности	от 150 кГц до 7,1 ГГц
Векторный генератор сигналов	от 400 МГц до 6,0 ГГц (опция)
Режим измерения коэффициентов отражения и передачи
разрешение по частоте	1 кГц или 100 кГц
пределы допускаемой относительной погрешности частоты генератора	± 3·10-6
уровень мощности тестового сигнала генератора	высокий уровень – 7 дБм * низкий уровень – 40 дБм
количество точек отсчетов на дисплее	137; 275, 551
интервал времени на один отсчет, не более	4,5 мс
направленность измерительного моста, не менее	42 дБ
диапазон измерений КСВН	от 1 до 65
пределы допускаемой погрешности измерения КСВН	при КСВН = 1,4 ± 7 % при КСВН = 2,0 ± 12 %
динамический диапазон измерения коэффициента передачи	на частотах до 3 ГГц 80 дБ на частотах от 3 до 5,5 ГГц 70 дБ на частотах от 5,5 до 6 ГГц 65 дБ
пределы допускаемой погрешности измерения модуля коэффициента передачи	\| S21 \| =(0 … – 50) дБ на частотах до 1 ГГц ± 0,3 дБ на частотах от 1 до 6 ГГц ± 0,6 дБ
Режим анализатора спектра
разрешение по частоте	1 Гц
пределы допускаемой относительной погрешности частоты опорного генератора δ0 при температуре от 0 до + 50 °C	± 3·10-7
пределы допускаемого относительного дрейфа частоты опорного генератора δА за 1 год	± 1·10-7
пределы допускаемой относительной погрешности измерения частоты	в стандартном исполнении ± (δ0 + N∙δА), N – к-во лет с даты выпуска (подстройки) с опцией 0031 при подключенной антенне ± 2,5·10-8 с опцией 0031 в течение 3-х суток после отключения антенны ± 5·10-8
полоса обзора	0; от 10 Гц до 7,1 ГГц
полоса пропускания	по уровню – 3 дБ в последовательности 1-3-10 от 1 Гц до 3 МГц в режиме квазипикового детектора по уровню – 6 дБ 200 Гц; 9 кГц; 120 кГц
уровень фазовых шумов относительно уровня на центральной частоте при отстройке на 10 кГц, не более	– 100 дБ/Гц
максимальный уровень измеряемой мощности	30 дБм
диапазон установки опорного уровня	от – 120 до + 30 дБм
диапазон ослабления входного аттенюатора (ступенями по 5 дБ)	от 0 до 65 дБ
усредненный уровень собственных шумов при полосе пропускания 1 Гц и ослаблении входного аттенюатора 0 дБ, не более, дБм	без предварительного усилителя (опорный уровень – 20 дБм) на частотах от 3 МГц до 1 ГГц – 137 на частотах от 1 до 4 ГГц – 133 на частотах от 4 до 7,1 ГГц – 130 с предварительным усилителем (опорный уровень – 50 дБм) на частотах от 3 МГц до 1 ГГц – 161 на частотах от 1 до 2,2 ГГц – 159 на частотах от 2,2 до 4 ГГц – 156 на частотах от 4 до 7,1 ГГц – 154
пределы допускаемой относительной погрешности измерения мощности от – 50 до 0 дБм	без предв. усилителя (ослабление аттенюатора ≤ 35 дБ) на частотах от 150 кГц до 10 МГц ± 1,50 дБ на частотах от 10 МГц до 4 ГГц ± 1,25 дБ на частотах от 4 до 7,1 ГГц ± 1,75 дБ с предв. усилителем (ослабление аттенюатора 0 или 10 дБ) на частотах от 150 кГц до 4 ГГц ± 1,50 дБ на частотах от 4 до 7,1 ГГц ± 1,75 дБ
уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, не более	без предварительного усилителя на частотах от 150 кГц до 3,2 ГГц – 90 дБм на частотах от 3,2 до 7,1 ГГц – 84 дБм на частоте 3,200 ГГц – 70 дБм с предварительным усилителем на частотах от 10 МГц до 7,1 ГГц – 100 дБм
уровень негармонических помех, связанных с входом, относительно уровня на несущей частоте (уровень на входе – 30 дБм, ослабление входного аттенюатора 0 дБ, полоса обзора ≤ 1,7 ГГц), не более	на всех частотах, кроме 1,672 ГГц – 60 дБ на частоте 1,672 ГГц – 40 дБ
уровень гармонических искажений второго порядка на частоте 50 МГц относительно уровня на несущей частоте, не более	– 56 дБ
Режим широкополосного измерителя мощности
полоса обзора	от 1 кГц до 100 МГц
динамический диапазон	от – 120 до + 30 дБм
пределы допускаемой относительной погрешности измерения мощности от – 50 до 0 дБм	как в режиме анализатора спектра
Векторный генератор сигналов
разрешение по частоте	1 Гц
пределы допускаемой относительной погрешности частоты опорного генератора δ0 при температуре от 0 до + 50 °C	± 3·10-7
пределы допускаемого относительного дрейфа частоты опорного генератора δА за 1 год	± 1·10-7
пределы допускаемой относительной погрешности установки частоты	± (δ0 + N∙δА), N – к-во лет с даты выпуска (подстройки)
диапазон установки уровня мощности	от – 124 до – 0 дБм
разрешение по уровню	0,1 дБ
пределы допускаемой основной погрешности установки уровня мощности при температуре от 15 до 35 °C	в диапазоне от – 46 до 0 дБм на частотах от 400 МГц до 2 ГГц ± 1,0 дБ на частотах от 2 до 6 ГГц ± 1,2 дБ в диапазоне от – 84 до – 46 дБм на частотах от 400 МГц до 2 ГГц ± 1,1 дБ на частотах от 2 до 6 ГГц ± 1,3 дБ в диапазоне от – 104 до – 84 дБм ± 1,4 дБ в диапазоне от – 124 до – 104 дБм ± 1,7 дБ
Общие характеристики
тип высокочастотных соединителей “Port 1”, “Port 2” (“RF In”)	N(f), 50 Ом
разрешение дисплея, пиксель	800 х 600
типовое время непрерывной работы от аккумулятора	2,5 часа
габаритные размеры, мм	315 х 211 х 94
масса, не более	4,9 кг
рабочие условия применения	группа 4 ГОСТ 22261-94
температура окружающей среды	от – 10 до + 55 °C
относительная влажность воздуха, не более	85 %
предельная высота над уровнем моря	4600 м
условия транспортирования и хранения	температура окружающей среды от – 51 до + 71 °C предельная высота над уровнем моря 4600 м
электромагнитная совместимость	по ГОСТ Р 51522-99
безопасность	по ГОСТ Р 52319-2005
